Проект индивидуального жилого дома на одну семью

alt alt
alt


Скачать:





Площадь застройки 145,2 м. кв.


Общая площадь 356,4 м. кв.

Жилая площадь 162,6 м. кв



Чертежи:

Общие данные

Узлы

План цокольного этажа (кладочный)

План цокольного этажа с расстановкой оборудования

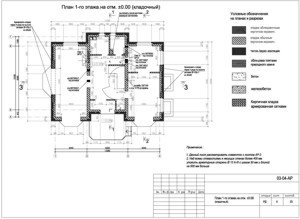

План первого этажа (кладочный)

План первого этажа с расстановкой мебели

План второго этажа (кладочный)

План второго этажа с расстановкой мебели

План чердака

План кровли

Фрагменты планов

Фасады

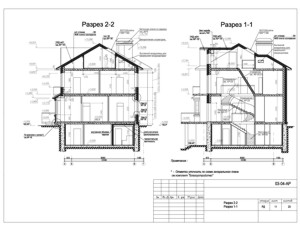

Разрезы

Экспликация полов

Лестница стремянка, узел обшивки ступени лестницы, тетива лестницы, монтажный план.

Схема лестницы

Разрез лесницы

Узлы крепления поручней и ограждения лестниц



23 чертежа формата А3 открывать Autocad 2007 и более новыми версиями
