Монтаж сборных строительных конструкций 5-ти этажного здания

Формат файлов: .dwg AutoCAD, .docx Word, .pdf, .xlsx Excel
Кол-во чертежей: 2
Теги: 5 этажей СВФУ
Категории: Архитектурные. Общественные здания / Строительство, технология монтажа

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word, .pdf, .xlsx Excel	61 (2)

В данном курсовом проекте задействованы принципы проектирования общественных зданий, прежде всего выполнены следующие условия:
- четкое и однозначное размещение технологических процессов и здания;
- обязательное обеспечение сложных условий безопасной и комфортной жизнедеятельности человека в проектируемом пространстве;
- максимально целесообразное использование унифицированных и типовых проектных и конструктивных решений.
Данное здание монтируется башенными кранами на рельсовом ходу вдоль линии. Монтажный процесс здания производится по комбинированной последовательности. Монтаж конструкций начинают только после тщательной инструментальной разбивки осей, проверки отметок и положения в плане опор и закладных деталей.
Монтаж сборных конструкций осуществляется в соответствии с монтажными схемами и рабочими чертежами и проектами организации и производства работ в т.ч. с проектом производства монтажных работ. ППМР определяет монтажную последовательность, методы и способы монтажа, тип и марки основных монтажных машин, способ укрупнения конструкций, членения сооружений на монтируемые участки.

Исходные данные:
1. Место строительства - с. Якутск
2. Серия дома – ИИ-04.
3. Параметры здания:
- длина здания – 72 м
- шаг крайних колонн - 6 м
- шаг средних колонн - 6 м
- высота этажей – 3,3 м
- количество этажей – 5
- количество подъездов – 2
4. Начало строительства – 14.11.23 г.;
6. Дата начала проекта – 02.10.23 г.;
7. Дата подачи проекта – 30.11.23 г.

Список чертежей:

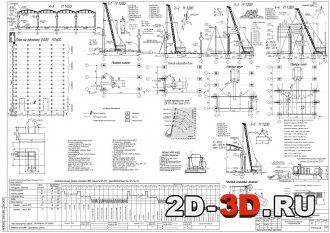

1. Технологическая карта на монтаж строительных конструкций;

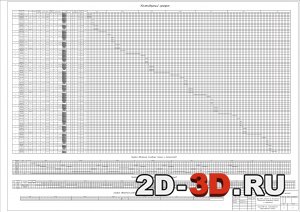

2. Календарный график.

Содержание расчетно-пояснительной записки:
1. Описание объекта
1.1. Особенности конструктивного решения зданий серии ИИ-04
1.2. Заделка стыков
1.3. Исходные данные
2. Конструктивное решение
3. Таблицы
3.1. Спецификация сборных элементов

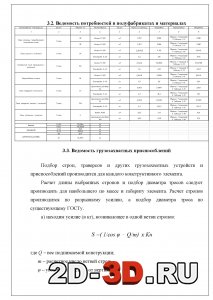

3.2. Ведомость потребностей в полуфабрикатах и материалах
3.3. Ведомость грузозахватных приспособлений
3.4. Ведомость объемов работ
3.5. Калькуляция трудозатрат
4. Выбор и описание метода монтажа.
5. Технологическая оснастка и оборудование для монтажа сборных конструкций
6. Определение производительности монтажных кранов
6.1. Технико-экономическое сравнение вариантов монтажных кранов
7. Технология монтажа
7.1. Сварка монтажных соединений ЖБК
7.2. Антикоррозионная защита сварных соединений
7.3. Герметизация и утепление стыков в сборных ж/б конструкциях
8. Монтаж строительных конструкций в зимних условиях
9. Контроль качества и приемка конструкции
10. Техника безопасности
Использованная литература


КОНСТРУКТИВНОЕ РЕШЕНИЕ
Пятиэтажное общественное здание серии ИИ-04
Несущий каркас здания состоит из колонн, установленных на фундаментах, и связанных несущими конструкциями. Колонны и несущие конструкции покрытия образуют поперечные рамы, которые связаны в продольном направлении фундаментами, ригелями и плитами, а также связями в пределах несущих элементов диафрагм жесткости.
Железобетонные колонны подразделяют на колонны наружных и средних рядов. На колоннах имеются консоли для опирания ригелей. Сечения колонн квадратное 400х400 мм – крайние и средние. Шаг наружных и средних колонн по 6 м.
Ригели пролетом 6 метров проектируют с параллельными верхним и нижним поясами. Здание имеет диафрагмы жесткости, обеспечивающими жесткость каркаса.
Плиты перекрытия различаются на 3 вида:
1. Крайние плиты отличаются от традиционных плит отсутствием двух углов для выхода колонн.
2. Связевые плиты-рас-порки имеют отверстия для пропуска диафрагм жесткости.
3. Средние плиты плоские, многопустотные, длиной на шаг ригелей.
Наружные стеновые панели имеют полосовую горизонтальную двухрядную разрезку. Длина панелей равна расстоянию между разбивочными осями, что позволяет навешивать панели на колонны. Высота панелей кратна 300 мм равна 900, 1200,1500, 1800 мм
