Дом культуры

Реконструкция дома культуры в селе Абатское.
Дипломный проект.



Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

Перечень чертежей дипломного проекта:
Генеральный план, ТЭП, экспликация и условные обозначения по генплану.

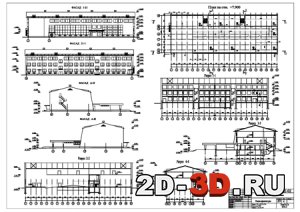

Фасады 1-21,А-И,21-1,И-А. План 1и2 этажа, стропильных конструкций кровли.
Разрезы 1-1, 2-2, 3-3, 4-4, план фундаментов, экспликация помещений.
Фасад 1-21, А-И, 21-1, И-А, план третьего этажа, разрез 1-1, 2-2, 3-3, 4-4.
Геологический разрез, план и конструкции фундаментов, схемы к расчету осадки.
Узлы конструкций кровли, перекрытия третьего этажа и чердачного.
Конструкция элементов усиления простенков, балка перекрытия третьего этажа.
Стропильные фермы ФС-1 иФС-2, план стропильные конструкции, стойка, спецификация элементов.
Стройгенплан. Техника безопасности
 Календарный график производства работ по реконструкции здания ДК.

Содержание дипломного проекта
Содержание
Введение
Раздел 1 Архитектурно-конструктивный
Исходные данные
1.1. Природно-климатические условия
1.2. Генеральный план
1.3. Объемно-планировочное решение
1.4. Архитектурные конструкции и детали
1.5. Наружняя и внутренняя отделка
1.6. Светотехнический расчет
1.7. Теплотехнический расчет ограждающих конструкций
Раздел 2 Расчетно-конструктивный
2.1. Расчет фундамента мелкого заложения
2.1.1. Оценка инженерно-геологических условий
2.2. Сбор нагрузок
2.2.1. Сбор нагрузок для исходного варианта
2.2.2. Сбор нагрузок для варианта с надстроенным третьим этажом
2.3. Расчет осадки фундамента методом послойного суммирования
2.3.1. Исходный вариант
2.3.2. После реконструкции
2.3.3. Проверка прочности грунтового основания
2.4. Расчет монолитного чердачного сталебетонного перекрытия
2.5. Расчет монолитного сталебетонного перекрытия третьего этажа
2.6. Расчет несущей балки перекрытия третьего этажа
2.7. Расчет стропильных ферм
2.7.1. Сбор нагрузок
2.7.2. Расчет усилий в стержнях фермы ФС-1
2.7.3. Подбор сечений элементов фермы ФС-1
2.7.4. Расчет усилий в стержнях фермы ФС-2
2.7.5. Подбор сечений элементов фермы ФС-2
2.8. Расчет стойки под стропильную ферму
2.9. Расчет простенка по оси АIII
2.9.1. Сбор нагрузок на столб
2.9.2. Расчетные характеристики
2.9.3. Проверка несущей способности кирпичного столба
Раздел 3 Организационно-технологический
3.1. Определение объемов работ
3.2. Калькуляция трудозатрат
3.3. Краткое описание технологии производства работ
3.4. Выбор монтажного крана
3.5. Проектирование строй генплана
3.6. Выбор комплекта машин и механизмов для реконструкции здания
3.7. Перечень инструментов и приспособлений
3.8. Таблица допусков и отклонений при устройстве траншей, фундаментов, монтаже конструкций, возведении ограждающих конструкций
3.9. Перечень исполнительной документации при реконструкции здания
3.10. Требования по технике безопасности
Раздел 4 Экономический
4.1. Единичные расценки
4.2. Сравнение вариантов конструктивного решения стен третьего этажа
4.3. Локальная смета на общестроительные работы
4.4. Локальные сметы на специальные работы
4.5. Объектная смета на реконструкцию ДК
4.6. Ведомость договорной цены на реконструкцию ДК
Раздел 5 Безопасность жизнедеятельности
5.1. Основные положения законодательства об охране труда в Российской Федерации
5.2. Организация безопасных условий труда
5.3. Техника безопасности при основных видах работ
5.4. Общая характеристика объекта
5.5. Охрана атмосферного воздуха
5.6. Охрана подземных вод
5.7. Охрана почвы и растительного покрова
5.8. Охрана среды обитания от воздействия шума
Список литературы

Чертежи выполнены в AutoCAD 2007.
