Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 2
Теги: Детский сад Ясли 2 этажа
Категории: Архитектурные. Общественные здания / Школы и детские сады
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
AutoCAD, Word, dwg, doc |
21 (2) |
Детский ясли-сад на 95 мест
Проект с чертежами
Курсовой
Список чертежей: - Фасад 1-7, генплан, план 1-го этажа, план 2-го этажа, экспликация полов, технико-экономические показатели

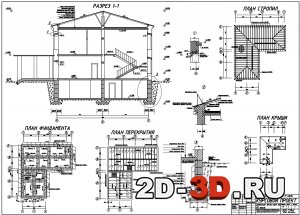

- Разрез 1-1, план фундамента, план перекрытия, план стропил, план крыши, раскладка перемычек над проёмом, карнизный узел, фундаментный узел с отмосткой
Технико-экономические показатели генплана- Площадь участка - 1 га
- Площадь застройки - 3290 м2
- Площадь озеленения - 1130 м2
- Процент застройки - 32.9 %
- Процент озеленения - 43.6 %

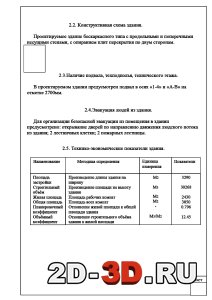

Технико-экономические показатели здания- Площадь застройки - 3290 м2
- Строительный объём - 30268 м3
- Жилая площадь - 2430 м2
- Общая площадь - 3050 м2
Участок генплана имеет прямоугольную форму с размерами 100 на 100 м. На участке генплана кроме проектируемого здания располагаются жилое здание, магазин, площадка для сбора мусора, детская площадка и площадка для сушки белья. Здания на участке располагаются с учётом соблюдения минимальных санитарных разрывов.
На участке генплана предусмотрены следующие элементы благоустройства: площадка для сбора мусора, детская площадка, площадка для сушки белья.
Проектируемое здание имеет в плане Г-образную форму с размерами в осях «1-7» 26700мм, в осях «А-Д» 28050мм.
Здание двухэтажное, с высотой этажа 3300мм.
Здание бескаркасного типа с продольными и поперечными несущими стенами, с опиранием плит перекрытия по двум сторонам.
Предусмотрен подвал в осях «1-4» и «А-В» на отметке 2700мм.

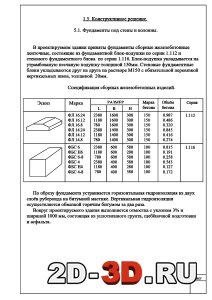

В проектируемом здании приняты фундаменты сборные железобетонные ленточные, состоящие из фундаментной блок-подушки по серии 1.112 и стенового фундаментного блока по серии 1.116. Блок-подушка укладывается на утрамбованую песчаную подушку толщиной 150мм. Стеновые фундаментные блоки укладываются друг на друга на растворе М150 с обязательной перевязкой вертикальных швов, толщиной 20мм.

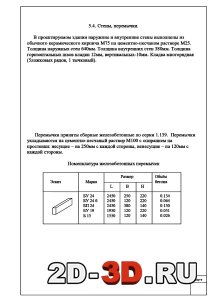

Наружные и внутренние стены выполнены из обычного керамического кирпича М75 на цементно-песчаном растворе М25. Толщина наружных стен 640мм. Толщина внутренних стен 380мм. Толщина горизонтальных швов кладки 12мм, вертикальных-10мм. Кладка многорядная (5ложковых рядов, 1 тычковый).
Перемычки приняты сборные железобетонные по серии 1.139. Перемычки укладываются на цементно-песчаный раствор М100 с опиранием на простенки: несущие – на 250мм с каждой стороны, ненесущие – на 120мм с каждой стороны.
Перекрытия приняты из сборных железобетонных панелей по серии 1.141. Перегородки выполняются из обычного керамического кирпича М75 на растворе М25. Толщина-120мм.
Окна двух типоразмеров ГОСТ 11219-65 серия 1.236 с двойным остеклением и раздельными переплётами. Двери приняты по серии 1.135.

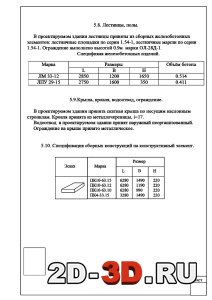

Лестницы приняты из сборных железобетонных элементов: лестничные площадки по серии 1.54-1, лестничные марши по серии 1.54-1. Ограждение выполнено высотой 0.9м марки ОЛ-28Д-1.
В проектируемом здании принята скатная крыша по несущим наслонным стропилам. Кровля принята из металлочерепицы, i=17.
Водоотвод в проектируемом здании принят наружный неорганизованный.
Ограждение на крыше принято металлическое.
Содержание пояснительной записки1.1.Генеральный план
1.1.1. Формы и размеры участка генплана
1.1.2. Ориентация участка, роза ветров
1.1.3. Рельеф участка, величина и направление уклона
1.1.4. Благоустройство территории. Застройка участка
1.1.5. Технико-экономические показатели

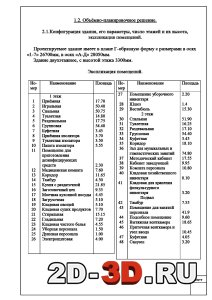

1.2. Объёмно-планировочное решение
1.2.1. Конфигурация здания, высота этажей, экспликация помещений
1.2.2. Конструктивная схема здания
1.2.3. Наличие подвала, техподполья, технического этажа
1.2.4. Эвакуация людей из здания
1.2.5. Технико-экономические показатели здания
1.3. Расчеты к архитектурно-конструктивной части
1.3.1. Расчет лестницы
1.3.2. Расчет бытовых помещений (для общественных зданий)
1.4. ТЭО выбора конструкций на конструктивный элемент
1.5. Конструктивное решение
1.5.1. Фундаменты под стены и колонны
1.5.2. Обоснование глубины заложения фундамента
1.5.3. Каркас здания (колонны, ригели, плиты перекрытия)
1.5.4. Стены, перемычки
1.5.5. Плиты перекрытия
1.5.6 Перегородки
1.5.7. Окна, двери (ГОСТ, серия)
1.5.8. Лестницы, полы
1.5.9. Крыша, кровля, водоотвод, ограждение1.5.10. Спецификация сборных конструкций на конструктивный элемент
1.6. Отделка здания
1.6.1. Внутренняя отделка
1.6.2. Наружная отделка
1.7. Инженерное оборудование
1.7.1. Санитарно-техническое оборудование
1.7.2. Электротехнические устройства
1.7.3. Слаботочные устройства (радио, телефон…)
1.8. Охрана окружающей среды
1.8.1. Виды канализационных оттоков
1.8.2. Способы мусороудаления и очистки территории
1.9. Список используемой литературы
1.9.1. Нормативная литература (СНиП, ГОСТ, СК, ТУ)
1.9.2. Справочная литература
1.9.3. Учебная литература
1.10. Заключительный лист
