Кинотеатр с круглым залом на 321 место

2 551
Наталья Старикова
23 марта 2022
  • 0

Формат файлов: AutoCAD, Adobe Reader, dwg, pdf
Кол-во чертежей: 4
Теги: Кинотеатр
Категории: Чертежи проекты / Архитектурные. Общественные здания
Тип проекта Учебный Кол-во листов (чертежей)
Формат AutoCAD, Adobe Reader, dwg, pdf (4)

Кинотеатр с круглым залом на 321 место
Учебные чертежи от курсового проекта в AutoCAD
 Фасад 1-10, СПОЗУ М1:500, УО, ТЭП, ЭЗиСРазрез 1-1 М1:100, разрез 2-2 М1:100, узел 1 М1:25
План первого этажа М1:100План второго этажа М1:100, план плит перекрытия М1:200, план кровли М1:200

Список чертежей в AutoCAD:
  1. Фасад 1-10; СПОЗУ М1:500, УО, ТЭП, ЭЗиС

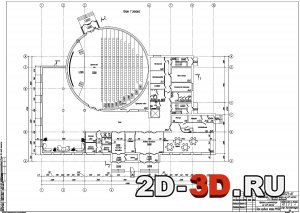

  2. План первого этажа М1:100
  3. План второго этажа М1:100, план плит перекрытия М1:200, план кровли М1:200

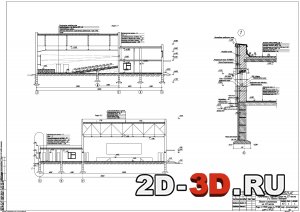

  4. Разрез 1-1 М1:100, разрез 2-2 М1:100, узел 1 М1:25
Кинотеатр с круглым залом на 321 место в г. Нижний Новгород. По ТЗ форма зала должен быть круглая.
В проекте использованы кирпичные стены 510 мм, стропильная система - ферма покрытия (над залом). И плиты перекрытия. Кинотеатр двухэтажный. Проект выполнен в компасе с использованием строительной конфигурации.

Технико-экономические показатели:
  • Площадь территории застройки, га - 0,85
  • Площадь застройки, м2 - 1362,8
  • Площадь озеленения, м2 - 3076,9
  • Площадь покрытий, м2 - 4107,3
  • Коэффициент замощения - 0,481
  • Коэффициент озеленения - 0,36
Экспликация зданий и сооружений:
  • Досуговый центр
  • Парковка автомобилей на 60 машино-место
  • Фонтан
  • Площадка с качелями
  • Клумбы с многолетними цветами
  • Площадка ТБО

Автокад редактируемые файлы dwg
