3-х этажный жилой дом с мансардой
Дипломный проект

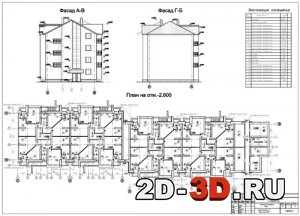

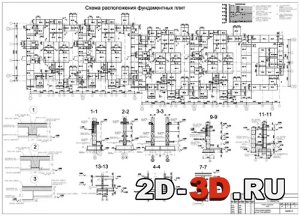

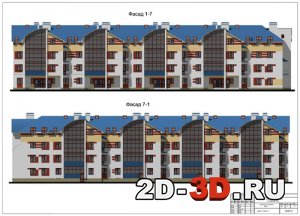

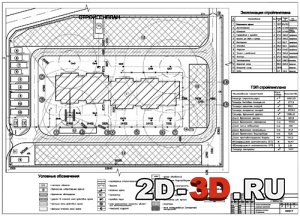

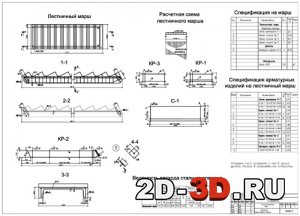

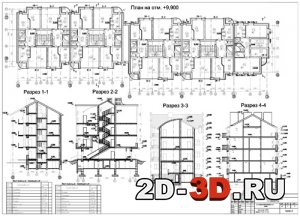

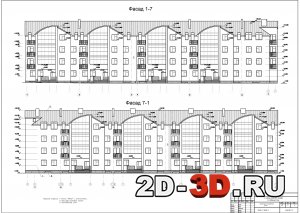

Список чертежей: генеральный план; фасады; планы этажей; разрезы; опалубка плиты, армирование плиты (каркасы, сетки, спецификация); лестничный марш (опалубка, армирование, спецификация); лестничная площадка (опалубка, армирование, спецификация); схема расположения фундаментных плит, сечения фундаментов; схема расположения фундаментных блоков, сечения фундаментов; схема расположения плит перекрытия, схемы производства работ, строповка плиты; календарный план, график движения рабочих, график расхода материалов; стройгенплан, экспликация, ТЭП стройгенплана.
3-х этажный с мансардой блокированный жилой дом. Здание жилого дома имеет подвал. Высота помещений 3,0 м, подвала – 2,3 м.
Состоит из четырех рядовых блоков и одного торцевого. Четыре рядовых блока имеют следующую планировочную схему: в осях 3-6 размещается трехмаршевая лестница с верхним освещением, разделяющая блок на две половины, в которых расположено восемь квартир. Нижние две квартиры (2-х комнатные) имеют входы со стороны улицы. Верхние шесть квартир (3-х комнатные) имеют вход с площадки второго этажа с центральной лестницы. Под центральной лестницей в уровне подвального этажа размещены два эвакуационных выхода из подвала. Один из них со стороны внутреннего двора, другой – со стороны улицы. Каждая квартира имеет дополнительные эксплуатационные площади в подвальном этаже. Выход на кровлю осуществляется над центральной лестницей торцевой блок-секции. В торцевом блоке на каждом этаже расположено по одной 3-х комнатной квартире.
Количественный и качественный состав запроектированных квартир: 2-комнатных: 8 квартир; 3-комнатных: 28 квартир. Всего 36 квартир. Общие площади квартир: от 72,87 м2 до 89,3 м2.
В конструктивном отношении здание решено как бескаркасное с продольными и поперечными несущими стенами. Фундамент здания - ленточный, выполнен из сборных фундаментных плит. По фундаментным плитам фундамент выполняется из сборных бетонных блоков ФБС.
Наружные стены выше уровня земли выполнять эффективной кладкой толщиной 640мм. Внутренний слой: керамический кирпич толщиной 380мм, минераловатные плиты -URSA П20 120 мм. Наружная отделка здания – облицовка плиткой «ФАССТ». Цоколь облицовывается бутовым камнем. Внутренние несущие стены лестничных клеток и перегородки выполняются из силикатного кирпича М150. Кирпичные перегородки толщиной 120 мм армируются.
Принята поперечная конструктивная схема опирания панелей перекрытия на внутренние стены. Перекрытия запроектированы из сборных многопустотных железобетонных плит с предварительным напряжением арматуры.
Крыша здания - двухскатная утепленная мансарда, выполнена из металлических балок и деревянных стропил, покрытая рулонной оцинкованной сталью, окрашенной в заводских условиях полимерными импортными красками. Водосток наружный.
Потолки в жилых комнатах и кухнях - клеевая побелка. Отделка стен в жилых комнатах, кухнях – обои после штукатурки кирпичных стен, а участки стен над санитарными приборами облицовываются глазурованной плиткой, лестничные клетки – водоэмульсионная окраска, стены санузлов – керамическая плитка высотой 2,0 м, помещения тамбура, общей лестничной клетки – масляная окраска. Полы в жилых комнатах, кухнях, внутриквартирных лестничных клетка – линолеум на теплоизолирующей основе, в санузлах – керамическая плитка; тамбур, общая лестничная клетка – керамическая плитка.
Окна индивидуальные переплет ПВХ с 2-х камерным стеклопакетом из стекла с твердым селективным покрытием, двери балконов– из ПВХ переплетов, двери наружные квартир -стальные утепленные, внутренние - деревянные по ГОСТ 6629-88.
Содержит объектную смету и сводный сметный расчет.
Содержание пояснительной записки
1 Архитектурно-планировочный раздел
1.1 Общая часть
1.2 Архитектурно-планировочное решение
1.3 Объемно-планировочное и конструктивное решение
1.4 Технико-экономические показатели
1.5 Климатические характеристики г. Набережные Челны
1.6 Теплотехнический расчет ограждающих конструкций
1.7 Решение генерального плана застройки
2 Расчетно-конструктивный раздел
2.1 Общие сведения
2.2 Расчет сборных железобетонных ленточных фундаментов для внутренних несущих стен по блокировочной оси 2 и 5 (сечение 2-2)
2.3 Расчет сборных железобетонных ленточных фундаментов для внутренних несущих стен по оси 3 (сечение 13-13)
2.4 Расчет сборных железобетонных ленточных фундаментов для наружных не-сущих стен по оси 1 (сечение 1-1)
2.5 Расчет железобетонного лестничного марша
2.6 Расчет железобетонной площадочной плиты
2.7 Расчет многопустотной плиты перекрытия
3 Основания и фундаменты здания
3.1 Общие положения
3.2 Инженерно-геологические условия строительной площадки
3.3 Мероприятия по снижению деформаций от действия сил морозного пучения грунтов
3.4 Мероприятия на период эксплуатации зданий и сооружений по защите грунтов в основании избыточного водонасыщения
4 Технология производства работ и организация строительства
4.1 Календарный план
4.2 Технологическая карта
4.3 Стройгенплан
5 Экономический раздел
5.1 Определение сметной стоимости строительства
5.2 Определение сметной стоимости в локальных и объектных сметах
5.3 Технико-экономические показатели
5.4 Объектная смета
5.5 Сводный сметный расчет
6 Охрана труда, защита окружающей среды и мероприятия гражданской обороны
6.1 Мероприятия по технике безопасности, противопожарной безопасности
6.2 Охрана окружающей среды
6.3 Расчет освещения
Список использованной литературы
