Бульдозер ДЗ-42Г з метальником грунту

Розробка метальника грунту (ДСНП) до бульдозера ДЗ-42Г на базі гусеничного трактора загального призначення ВТ-90.

Дипломный проект







Скачать:

Креслення 8 шт. формату А1.

1. Огляд технічних рішень робочих органів бульдозерів

2. Розрахунки продуктивності. Графік продуктивності роботи бульдозера.

3. Технологічні схеми роботи проектованого та існуючого бульдозерів.

4. Бульдозер ДЗ-42Г з метальником грунту.

5. Робоче обладнання бульдозера з допоміжним метачем.

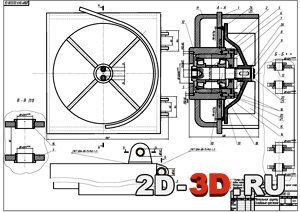

6. Метальник.

7. Деталювання (кришка, стакан, кришка підшипника, втулка, ротор).

8. Деталювання (вал, стакан, провушина, палець, втулка).

Найбільш трудомісткою частиною будівництва є земляні роботи, причому їх обсяги зростають великими темпами. При цьому на долю бульдозерів припадає близько 32% усього обсягу земляних робіт у будівництві. Тому існує необхідність підвищення рівня їх комплексної механізації та зокрема підвищення продуктивності бульдозерів.

Пропонується конструкція додаткового обладнання, а саме метальника ґрунту, який дозволить інтенсифікувати робочий процес бульдозера, підвищити ефективність його використання та продуктивність.

Метальник з гідроприводом кріпиться до тильної частини одного з кінців відвалу. Поворот метальника в робоче та неробоче положення здійснюється гідроциліндром, також встановленим на тильній стороні відвалу.

ЗМІСТ

ВСТУП

1. АНАЛІЗ ІСНУЮЧИХ ТЕХНІЧНИХ РІШЕНЬ РОБОЧИХ ОРГАНІВ БУЛЬДОЗЕРІВ

1.1.Організація та проведення патентного пошуку

1.2.Аналіз технічних рішень бульдозерних робочих органів

2. РОЗРАХУНОК ОСНОВНИХ ПАРАМЕТРІВ ПРОЕКТОВАНОГО БУЛЬДОЗЕРА

2.1. Вихідні дані

2.2. Вибір габаритних розмірів відвалу

2.3. Тяговий розрахунок бульдозера

2.4. Розрахунок потужності приводу метальника ґрунту

2.5. Розрахунок параметрів метального обладнання

2.6. Розрахунок продуктивності бульдозера

2.6.1. Розрахунок продуктивності існуючого бульдозера

2.6.2. Розрахунок продуктивності проектованого бульдозера

3. РОЗРАХУНОК ГІДРАВЛІЧНОЇ СИСТЕМИ РОБОЧОГО ОБЛАДНАННЯ

3.1. Розрахунок гідравлічної системи робочого обладнання

3.1.1. Визначення подачі рідини

3.1.2. Визначення діаметрів трубопроводів

3.1.2.1. Розрахунок параметрів труби для всмоктування

3.1.2.2. Розрахунок параметрів труби для зливання

3.1.2.3. Розрахунок параметрів для напірної труби

3.1.2.4. Визначення втрат тиску в частині гідросистеми робочого обладнання

4. МІЦНІСНІ РОЗРАХУНКИ ДЕТАЛЕЙ ТА З’ЄДНАНЬ

4.1. Визначення діючих сил на кромку відвалу

4.2. Розрахунок рами бульдозера

4.2.1.Вибір розрахункової схеми рами бульдозера

4.2.2. Визначення зусиль у ланках рами бульдозера

4.2.3  Визначення геометричних характеристик рами

4.3. Розрахунок вала метальника

4.4. Розрахунок шпонкового з’єднання вала метальника

4.5. Розрахунок лопаток метальника

5. ТЕХНІЧНА ТА ВИРОБНИЧА ЕКСПЛУАТАЦІЯ БУЛЬДОЗЕРА

5.1. Технічна експлуатація бульдозера

5.2. Виробнича експлуатація бульдозера

6. ОХОРОНА ПРАЦІ ТА БЕЗПЕКА В НАДЗВИЧАЙНИХ

СИТУАЦІЯХ

6.1. Аналіз умов праці машиніста

6.2. Оглядовість робочого майданчика і робочих органів

6.3. Захист машиніста від шуму

6.4. Опалення та охолодження кабіни

6.5 Світлотехнічні прилади

6.6 Техніка безпеки при роботі бульдозера

6.7 Пожежна безпека

6.8 Охорона праці при технічному обслуговуванні та ремонті тракторів

7. ТЕХНІКО – ЕКОНОМІЧНИЙ РОЗРАХУНОК

7.1. Вихідні дані

7.2. Розрахунок капітальних витрат

7.3. Розрахунок ТЕП проекту

ПЕРЕЛІК ПОСИЛАНЬ

ДОДАТКИ

Креслення , виконані в програмах Autocad і Kompas 3d.
