Редуктор 2

Формат файлов: Компас, AutoCAD, Word, cdw, dwg, doc
Кол-во чертежей: 4
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас, AutoCAD, Word, cdw, dwg, doc	32 (4)

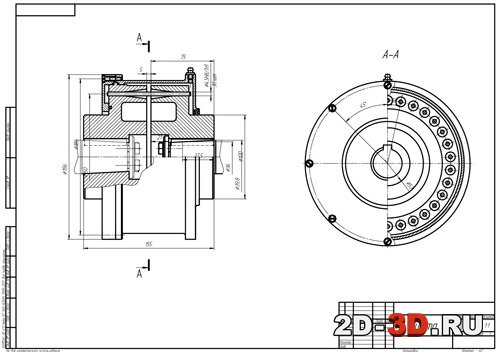

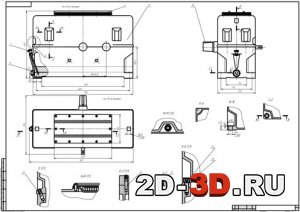

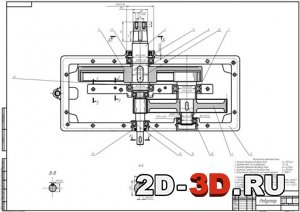

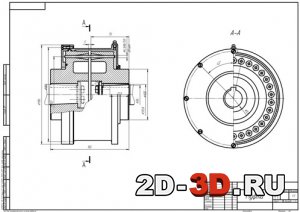

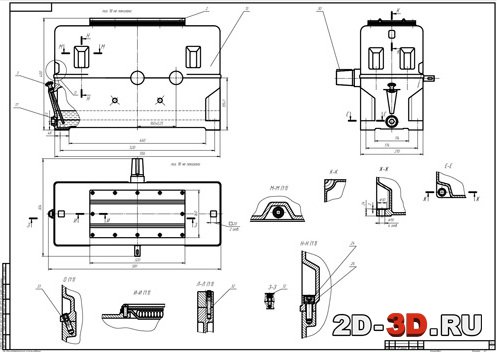

Список чертежей: редуктор, муфта, вал приводной.

Редуктор является передаточным механизмом, который передает вращательную энергию двигателя на узлы машины.

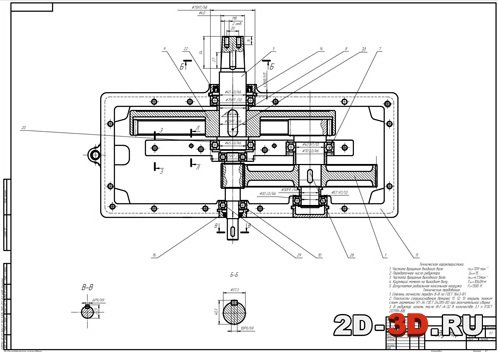

Техническая характеристика:
1. Частота вращения входного вала nвх=709 мин -1
2. Передаточное число редуктора Uред=15
3. Частота вращения выходного вала nвых=47.5мин -1
4. Крутящий момент на выходном валу Твых=1040Н·м
5. Допускаемая радиальная консольная нагрузка Fк=1300 Н
Технические требования
1. Степень точности передач 8-В по ГОСТ 1643-81
2. Плоскости соприкосновения деталей 11, 12, 13 покрыть тонким слоем герметика УТ-34 ГОСТ 24285-80 при окончательной сборке.
3. В редуктор залить масло И-Г-А-32 в количестве 3,1 л (ГОСТ 20799-88).

Содержание пояснительной записки
1. Выбор электродвигателя
2. Определение общего передаточного числа и разбивка его по ступеням
3. Определение мощности, крутящего момента и частоты вращения для каждого вала

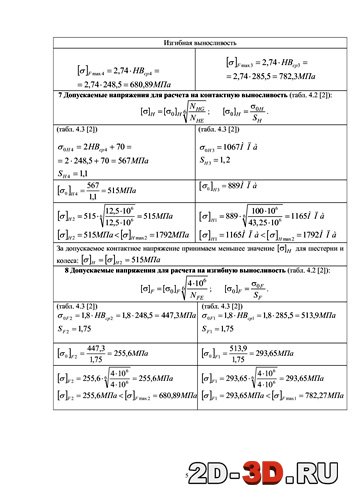

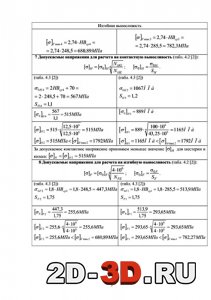

4. Расчёт зубчатых передач
5. Эскизное проектирование валов
6. Расчет подшипников
6.1.Выбор типа подшипников

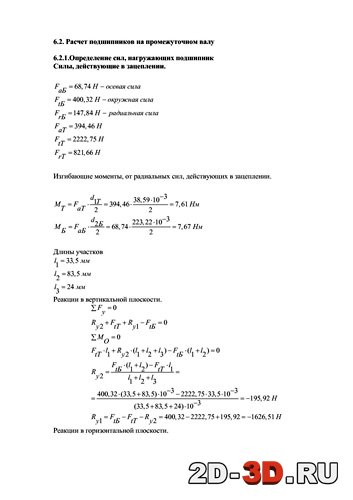

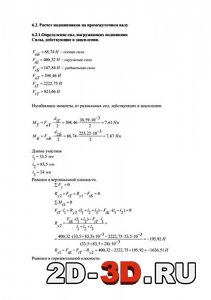

6.2. Расчет подшипников на промежуточном валу
6.3. Расчет подшипников на тихоходном валу
6.4.Расчет подшипников приводного вала
7. Расчет тихоходного вала

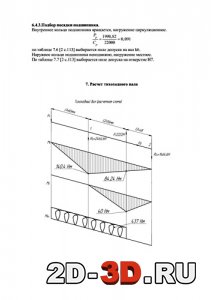

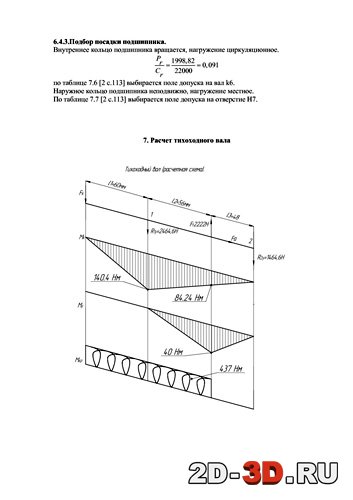

7.1 Расчетная схема
7.2. Расчет на статическую прочность
7.3. Расчет на сопротивление усталости
8. Расчет соединений
8.1 Шпоночные соединения
8.2. Шпоночное соединение колеса с промежуточным валом редуктора
8.3. Шпонка на валу электродвигателя
8.4. Шпонка на тихоходном валу
9. Расчет муфт
9.1. Расчет упругого элемента
9.2. Расчет упруго-компенсирующей муфты

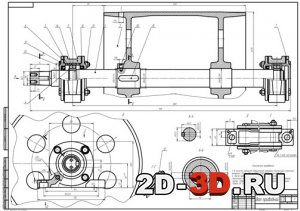

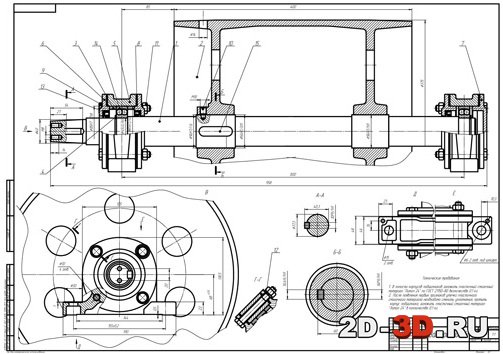

10. Проектирование приводного вала
11. Выбор посадок зубчатых колес, подшипников
12. Смазка зубчатых зацеплений и подшипников
13. Сборка редуктора
Список литературы
