Проектирование червячного редуктора

Формат файлов: cdw Компас, doc Word
Кол-во чертежей: 4
Теги: Червячный редуктор БНТУ
Категории: Чертежи проекты / Редукторы и приводы, детали машин

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	cdw Компас, doc Word	72 (4)


Принятый электродвигатель типа 112М2: Р = 7,5 кВт; n дв.ас. = 2900 мин-1.
Для изготовления венца червяка выбрана оловяная бронза БрОФ10-1 с пределом прочности σ_в=275 МПа и пределом текучести σ_т=200 МПа.
Межосевое расстояние червячной передачи, принятое по результатам расчета – 225 мм.
Для изготовления шестерни и колеса передачи редуктора выбрана сталь 40Х ГОСТ 4543. Термообработка – улучшение: для шестерни – до твердости НВ1 = 280 НВ, для колеса – до твердости НВ2 = 250 НВ.
Так как окружные скорости редуктора не превышают 12 м/с, то смазывание зубчатых колес может осуществляться картерным способом, т.е. окунанием зубчатых колес в масло, заливаемое внутрь корпуса.

Список чертежей:
1. Редуктор червячный. Сборочный чертеж на 2-х листах с спецификацией на 4-х листах.
2. Вал. Чертеж детали.
3. Колесо червячное. Чертеж детали.

Содержание расчетно-пояснительной записки (72 страницы):
ВВЕДЕНИЕ
1.         ВЫБОР ЭЛЕКТРОДВИГАТЕЛЯ И КИНЕМАТИЧЕСКИЙ РАСЧЁТ
2.         ОПРЕДЕЛЕНИЕ МОЩНОСТЕЙ И ПЕРЕДАВАЕМЫХ КРУТЯЩИХ МОМЕНТОВ НА ВАЛАХ
3.         РАСЧЁТ ПЕРЕДАЧ
3.1.      Расчёт червячной передачи
3.1.1.   Определение предварительной скорости скольжения
3.1.2.   Выбор материала
3.1.3.   Определяем допускаемое контактное напряжение
3.1.4.   Допускаемые напряжения изгиба
3.1.5.   Определяем геометрические параметры червячной передачи
3.1.6.   Выполняем проверочный расчет червячной передачи на прочность по контактным напряжениям
3.1.7.   Тепловой расчёт
3.2.      РАСЧЁТ ЦИЛИНДРИЧЕСКОЙ КОСОЗУБОЙ ПЕРЕДАЧИ
3.2.1.   Выбор материла и термообработки зубчатых колёс
3.2.2.   Расчёт допускаемых контактных напряжений
3.2.3.   Определение допускаемых напряжений изгиба
3.2.4.   Проектировочный расчет передачи
3.2.5.   Вычислим величину усилий, действующих в зацеплении
3.2.6.   Проверочный расчет на контактную усталость
3.2.7.   Проверочный расчет передачи на изгибную усталость
4.         ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ДИАМЕТРОВ ВАЛОВ
5.         ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ МУФТ
6.         ПРЕДВАРИТЕЛЬНЫЙ ПОДБОР ПОДШИПНИКОВ
7.         КОМПОНОВОЧНАЯ СХЕМА И ВЫБОР СПОСОБА СМАЗЫВАНИЯ ПЕРЕДАЧ И ПОДШИПНИКОВ, ОПРЕДЕЛЕНИЕ РАЗМЕРОВ КОРПУСНЫХ ДЕТАЛЕЙ
8.         РАСЧЕТ ВАЛОВ ПО ЭКВИВАЛЕНТНОМУ МОМЕНТУ
9.         ПОДБОР ПОДШИПНИКОВ ПО ДИНАМИЧЕСКОЙ ГРУЗОПОДЪЕМНОСТИ
10.       ПОДБОР И ПРОВЕРОЧНЫЙ РАСЧЕТ ШПОНОЧНЫХ СОЕДИНЕНИЙ
11.       НАЗНАЧЕНИЕ ПОСАДОК, ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ, ВЫБОР СТЕПЕНЕЙ ТОЧНОСТИ И НАЗНАЧЕНИЕ ДОПУСКОВ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ
12.       РАСЧЕТ ВАЛОВ НА ВЫНОСЛИВОСТЬ

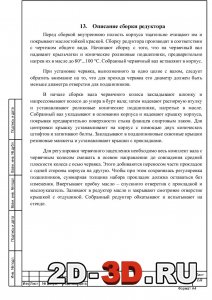

13.       ОПИСАНИЕ СБОРКИ РЕДУКТОРА
14.       РЕГУЛИРОВАКА ПОДШИПНИКОВ И ЗАЦЕПЛЕНИЙ
ЛИТЕРАТУРА

Белорусский национальный технический университет БНТУ

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	cdw Компас, doc Word	72 (4)
