Узел учета тепловой энергии. Рабочий проект

255

mag13

29 июля 2024

Формат файлов: .cdw .frw .kdw Компас-3D
Кол-во чертежей: 11
Категории: Чертежи проекты / Отопление проекты

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.cdw .frw .kdw Компас-3D	11 (11)

Узел учета тепловой энергии. Рабочий проект
Шаблон рабочего проекта с чертежами в Компасе для проекта узла учета тепловой энергии

Целью настоящего проекта узла учета тепловой энергии и теплоносителя на объекте: Многоквартирный жилой дом, является повышение надежности контроля технологических процессов здания, определение количества расходуемой тепловой энергии для коммерческих расчетов с теплоснабжающей организацией
Теплоснабжение здания осуществляется по одной паре трубопроводов отопления подающий Ду 80мм, обратный Ду 80мм. Система отопления водяная, закрытая.

Список чертежей:
1. План теплового узла
2. Схема принципиальная
3. Чертеж установки термопреобразователей

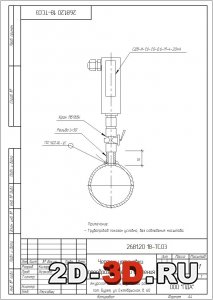

4. Чертеж установки преобразователей давления

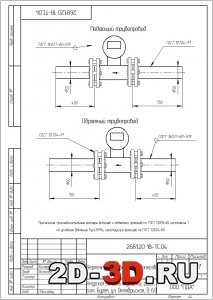

5. Чертеж установки расходомеров
6. Схема установки первичных преобразователей
7. Схема электрическая принципиальная
8. Схема соединения внешних проводов
9. БД
10. Журнал учета-расхода тепловой энергии
11. Пульт учета

Содержание пояснительной записки:
1. Технические параметры системы теплоснабжения
2. Введение
3. Тепломеханические решения

Скачать 669 Kb:
Для скачивания материала Вам необходимо перейти в VIP группу
