Расчет гидравлики скрепера выполнение принципиальной гидравлической схемы

1 922

bez

26 января 2021

Формат файлов: Компас-3D, cdw, AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 1
Категории: Гидравлика гидроцилиндры гидроприводы / Скреперы

Тип проекта	Курсовой проект	Кол-во листов (чертежей)
Формат	Компас-3D, cdw, AutoCAD, dwg, word, doc, pdf	34 (1)

Расчет гидравлики скрепера

Принципиальная гидравлическая схема скрепера

Курсовой проект

В состав работы входит схема гидравлическая принципиальная скрепера с элеваторной загрузкой.

Схема изначально сделана в AutoCAD и дополнительно переведена в Компас.

При выполнении курсовой работы спроектирован объемный гидропривод с дистанционным управлением машины скрепер с элеваторной загрузкой. Рассчитаны параметры рабочего оборудования. По расчетам выбрано необходимое гидрооборудование.

Произведен расчет потерь давления в гидросистеме для контуров, а также произведен проверочный расчет гидропривода, определен КПД гидропривода, произведен тепловой расчет гидропривода, в соответствии с которым определен необходимый объем гидравлической жидкости в баке. В соответствии с ГОСТ 16770-86 принят бак вместимостью 125 л.

Содержание работы
Введение
1Выбор гидродвигателей по заданным нагрузкам
1.1 Выбор номинального давления
1.2 Расчет гидроцилиндров
1.3 Расчет гидромоторов
2.Определение расхода жидкости, потребляемой гидродвигателями, подбор гидронасоса.
2.1 .Определение расхода жидкости, потребляемой гидродвигателями.
2.2 Подбор гидронасоса
3. Выбор рабочей жидкости
4 Расчет потерь давления в гидросистеме
4.1 Расчет диаметров трубопроводов
4.2. Расчет потерь давления на трение в трубопроводах,
расчет потерь давления в местных сопротивлениях трубопроводов.
4.4 Расчет потерь давления в магистралях гидросистемы

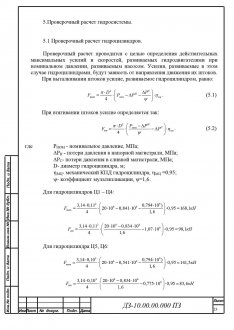

5.Проверочный расчет гидросистемы.
5.1 Проверочный расчет гидроцилиндров.
5.2 Расчет мощности и КПД гидромотора
6 Тепловой расчет гидропривода
6.1 Расчет требуемой поверхности теплоотдачи контура
Заключение
Список литературы
Приложение А

Скачать
Для скачивания материала Вам необходимо перейти в VIP группу

Принципиальная гидравлическая схема скрепера с элеваторной загрузкой состоит из масляного бака, насосов, секционных распределителей, гидроцилиндров разгрузки ковша, гидроцилиндров подъема и опускания ножа, гидроцилиндров заслонки и гидромотора привода элеватора, фильтра с переливным клапаном и манометров.

От насоса рабочая жидкость поступает к секционному распределителю. Золотник А управляет гидроцилиндрами подъема и опускания ножа, а золотник Б – гидроцилиндрами разгрузки ковша.

От насоса жидкость через секционный распределитель поступает к гидромотору элеватора. На сливной магистрали установлен фильтр с переливным клапаном. Давление в напорных магистралях насосов и сливной линии измеряется манометрами, а температура рабочей жидкости – дистанционным термометром.

При последовательной схеме соединения секций Р1 и Р2 золотников гидрораспределителя несколько гидродвигателей (гид-роцилиндры) также могут быть включены одновременно. Однако в этом случае весь поток жидкости от насоса поступает вначале в рабочую полость первого гидродвигателя, а из его сливной полости в напорную полость второго двигателя и т.д. Отводящая гидролиния последнего из включенных гидродвигателей соединяется со сливной гидролинией.

Расход жидкости при такой схеме для каждого гидродвигателя является одинаковым, что обеспечивает одновременную работу нескольких гидродвигателей с одинаковой скоростью. Но при такой схеме рабочее давление в каждом последующем гидродвигателе равно давлению на выходе из предыдущего, а давление на выходе из насоса определяется суммой перепадов давлений на гидродвигателях.
