Расчет комплекта метчиков М10х0,5-4Н5Н

Курсовая работа. Расчет комплекта метчиков. Вариант 31.

Исходные данные:

Вариант 31

Номинальный наружный диаметр резьбы в гайке - D = 10

Шаг резьбы P = 0,5

Степень точности резьбы - 4Н5Н

Число метчиков в комплекте – m = 3

Обрабатываемый материал – молибденовый сплав.

Материал Р6М5 по ГОСТ 19265-73. Твёрдость рабочей части HRC 62...66, хвостовика - HRC 37...52. Обратная конусность d1n, d2n, dn 0.1 мм на 100 мм длины. Шероховатость поверхности по профилю резьбы Rz 3,2.

Оглавление курсовой работы

Определение номинального D1 и среднего D2 диаметров резьбы (с точностью до 0,001 мм).

Выбор из ГОСТ 16093-2004 верхнего ES и нижнего EI предельных отклонений диаметров D, D1, D2 гайки от номинального профиля.

Расчет предельных размеров резьбы в гайке.

Определение класса точности метчика в зависимости от полей допусков нарезаемой резьбы.

Выбор нижних и верхних предельных отклонений наружного и среднего диаметров резьбы чистового метчика, допуск на половину угла профиля a/2 и предельные отклонения шага резьбы ТР/2.

Расчёт предельных размеров наружного dN и среднего d2N диаметров резьбы всех метчиков в комплекте, а также длину lp их режущей части.

Расчёт диаметра dТ метчиков по переднему торцу.

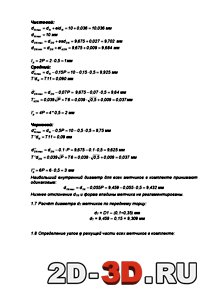

Определение углов ? режущей части всех метчиков в комплекте.

Выбор переднего ? и заднего ? углов в зависимости от обрабатываемого материала.

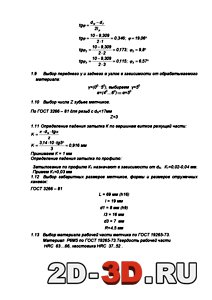

Выбор числа Z зубьев метчиков.

Определение падения затылка К по вершинам витков режущей части.

Выбор габаритных размеров метчиков, формы и размеров стружечных канавок.
