Расчет балки мостового крана 2

5 826

rihhansu

11 февраля 2014

Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	Компас-3D, AutoCAD, cdw, dwg	18 (8)

Расчет балки мостового крана

Курсовой проект

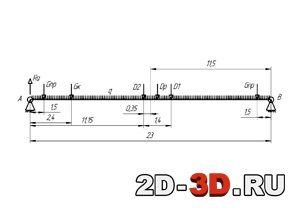

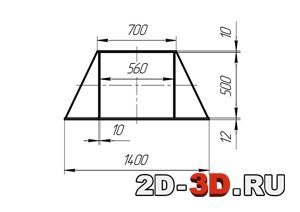

Моменты Балка опорная

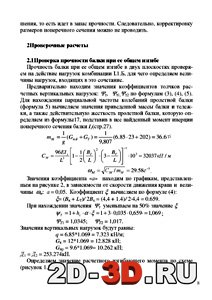

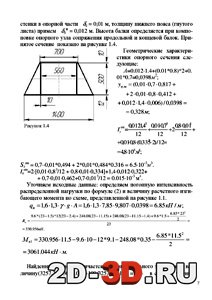

Геометрические характеристики опорного сечения Схема поперечного сечения балки в пролетной части Проверка прочности балки при ее общем изгибе

Скачать:

Для скачивания материала Вам необходимо перейти в VIP группу

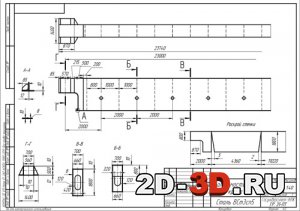

Список чертежей: балка мостового крана, балка основная, балка опорная, моменты, балка мелкая, фрагмент.

Кран мостовой двухбалочный грузоподъемностью Q = 70 т; пролет крана L = 23 м; база крана Вк =4,4 м; скорость движения крана vк = 60 м /мин; группа режима работы крана - 4К.

Тележка четырехколесная, база тележки Вт = 1,4 м; колея тележки Lт = 1,4 м; вес крюковой подвески механизма подъема Gкр.п= 36 кН.

Приведенная к грузу среднепусковая сила двигателя механизма подъема Р = 1120 кН; приведенная к грузу масса вращающихся частей механизма подъема m1 = 3050 т.

Содержание пояснительной записки

1. Расчет пролетной балки двухбалочного мостового крана

1.1 Исходные данные для проектирования:

1.2 Предварительный расчет

2 Проверочные расчеты

2.1 Проверка прочности балки при ее общем изгибе

2.2 Ребра жесткости

2.3 Проверка прочности верхнего пояса

2.4 Проверка местной устойчивости стенок балки

2.5 Проверка прочности опорного сечения балки

2.6 Расчет сварного соединения

2.7 Проверка жесткости моста
