Проектирование железобетонного каркаса многоэтажного гражданского здания

6 954

rihhansu

26 февраля 2015

Формат файлов: AutoCAD, Word, dwg, doc
Кол-во чертежей: 3
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции

Тип проекта	Учебный	Кол-во листов (чертежей)
Формат	AutoCAD, Word, dwg, doc	24 (3)

Проектирование железобетонного каркаса многоэтажного гражданского здания

Курсовой проект

Скачать:
Для скачивания материала Вам необходимо перейти в VIP группу

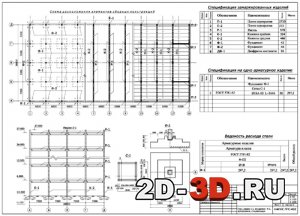

Список чертежей:план, разрез 1-1, фундамент Ф-1, армирование; ригель Р-1, колонна К-1, армирование; плита П-1, диафрагма ДФ-1, армирование; спецификации.

Гражданское восьмиэтажное каркасное здание с подвальным этажом имеет размеры в плане 28.8?108 м и сетку колон 7.2?6 м. Высота этажа 3м. Принимаем навесные стеновые панели из лёгкого бетона, в торцах здания замоноличиваются совместно с торцевыми рамами, образуя вертикальные связевые диафрагмы. Стены подвала из бетонных блоков.
Нормативное значение временноё нагрузки v=8 kH, коэффициент надёжности по нагрузке yf=1,2, коэффициент надёжности по назначению здания yn= 0,95. Снеговая нагрузка для района строительства по IV снеговому району.
Ригели поперечных рам трёхпролётные, на опорах жёстко соединённые с крайними и средними колоннами. Плиты перекрытий предварительно напряжённые, шириной 1400 мм; связевые плиты размещаем по рядам колонн; доборные пристенные плиты опираются на ригели и опорные стальные столики, предусмотренные на крайних колоннах.
В продольном направлении жёсткость здания обеспечивается вертикальными связями, устанавливаемыми в одном среднем пролёте по каждому ряду колонн. В поперечном направлении жёсткость здания обеспечивается также по связевой системе: ветровая нагрузка через перекрытия, работающие как горизонтальные жёсткие диски, передаётся на торцевые стены, выполняющие функции вертикальных связевых диафрагм.
Ребристая плита (Рис. 1) высотой 300 мм, шириной 1,48 м и длиной 5,77 м состоит из полки толщиной 50 мм, двух продольных рёбер высотой 300 мм шириной понизу 70 мм и поверху 90 мм, трёх поперечных рёбер высотой 150 мм шириной понизу 50 мм и поверху 100 мм.
Плита изготавливается из тяжёлого бетона класса В25.
Полка плиты армируется рулонными сетками из арматурной проволоки периодического профиля, укладываемыми между продольными рёбрами понизу и над ними поверху полки.
Арматура продольных рёбер из стали класса А-V.
Плиты изготавливаются по поточно-агрегатной технологии с электротермическим способом натяжения арматуры на упоры формы.

Исходные данные:
Пролёт - 7,2 м
Шаг - 6 м
Пролётов - 4
Шагов - 18
Высота этажа - 3 м
Количество этажей - 9
Нормативная временная нагрузка - 8 кН
Конструкция полов: Керамическая плитка, толщиной 10 мм
Сопротивление грунта основания - 0,40 МПа
Характеристика каменной кладки:
Марка камня - М150
Марка раствор - М100
Нормативная нагрузка на перекрытие - 8 кН/м2
Тин местности по ветровой нагрузки - В
Ширина окна - 2,6м.

Содержание пояснительной записки
Исходные данные для проектирования
1. Разработка конструктивной схемы здания
2. Расчёт и конструирование сборной панели перекрытия
2.1 Расчёт по предельным состояниям первой группы
2.2 Расчёт по предельным состояниям второй группы
3. Расчёт и конструирование сборного неразрезного ригеля
3.1 Расчёт сечения ригеля по сечениям, нормальным к продольной оси
3.2 Расчёт прочности ригеля по сечениям, нормальным к продольной оси
3.3 Проверка прочности наклонного сечения подрезки по поперечной силе
3.4 Проверка прочности наклонного сечения расположенного вне подрезки
3.5 Проверка прочности наклонной сжатой полосы консоли подрезки
4. Расчёт и конструирование колонны первого этажа

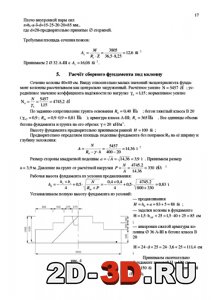

5. Расчёт сборного фундамента под колонну
6. Расчёт и конструирование плиты монолитного перекрытия

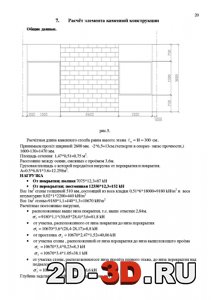

7. Расчёт элемента каменной конструкции
8. Вертикальная диафрагма жёсткости
Литература
