Металлический склад с этажеркой
Рабочи
й проект - чертежи

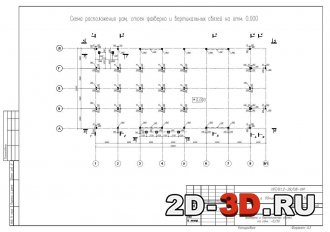

Схема рам Схема расположения рам, стоек фахверка

Конструктивная схема здания - рамно-связевая. Несущие конструкции покрытия состоят из стальных прогонов из швеллеров. Стропильная система и вертикальные несущие элементы здания предусмотрены из стальных рам. В торцах здания предусмотрены фахверковые стойки из гнутосварных профилей квадратного сечения.

Список чертежей рабочего проекта
  1. .Общие данные (начало)
  2. .Общие данные (окончание).
  3. Ведомость элементов
  4. Схемы рам РМ1-РМ5
  5. Схема расположения рам, стоек фахверка и вертикальных связей на отм. 0.000
  6. План балок на отм. +5,345. Разрез 7 - 7 (Л-1) (4). Разрез 8 - 8 (Л-2) (4)
  7. Разрез 1 - 1, 2 -2
  8. Разрез 3 - 3, 4 - 4, 9 - 9<br>Разрез 5 - 5, 6 – 6
  9. Схема расположения горизонтальных связей в покрытии
  10. Схема расположения прогонов, подкосов и ветровых балок покрытия
  11. Узлы 1, 2, 3
  12. Узлы 4, 5, 6
  13. Узлы 7,8
  14. Узлы 9,10, 11
  15. Узлы 12,13, 14
  16. Узлы 15,16, 17
  17. Узлы 18,19
  18. Схемы расположения стоек, балок косоуров Л-1, Л-2
  19. Схемы расположения стоек ограждения Л-1
  20. Общие планы Л-1, Л-2
  21. Узел 21 с листа 5
  22. Разрез 1 - 1  с листа 5

ОБЩИЕ ДАННЫЕ
Принятые конструктивные решения обеспечивают: уровень ответственности - нормальный
  • нормативный вес снегового покрова - 1,5 кПа;
  • нормативное ветровое давление - 0,23 кПа;
  • расчётная температура - минус 27 °С.

    ОБЪЁМНО-ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
Размеры здания в осях - 22х42 м в плане прямоугольной формы. Здание однопролетное. Документация разработана для строительства 1-этажного здания с антресолью размером 22х42 м и пристройкой размером в осях 4,2х11 м.

КОНСТРУКТИВНЫЕ РЕШЕНИЯ
Конструктивная схема здания - рамно-связевая. Несущие конструкции покрытия состоят из стальных прогонов из швеллеров. Стропильная система и вертикальные несущие элементы здания предусмотрены из стальных рам. В торцах здания предусмотрены фахверковые стойки из гнутосварных профилей квадратного сечения.

Конструкции покрытия
Прогоны покрытия приняты из швеллеров по ГОСТ 8240-97. Крепление прогонов к рамам предусмотрено на болтах с помощью опорных элементов.

Каркас
Рамы запроектированы сплошными переменного и постоянного сечений из стальных листов. Уклон ригелей рам в осях 1-8 составляет 10°. Высота в коньке рамы первой части здания в осях 1-8 составляет +10.726, в осях 8-/1 высота в коньке +8.990 Расчетная схема - двухшарнирная однопролетная  рама (шарнирное крепление в опорных узлах) .

Неизменяемость положения каркаса и жесткость их элементов обеспечивается системой поперечных горизонтальных и продольных вертикальных связей. Для этого предусмотрено устройство неизменяемых блоков покрытия. Раскрепление ригелей остальных рам обеспечивается прогонами и продольными связями покрытия.

Для восприятия ветровой нагрузки на торец здания запроектированы фахверковые стойки из гнутосварных профилей по ГОСТ 30245-2003. Расчетная схема стоек - стержни с шарнирным опиранием в верхнем и нижнем узлах.

Для обеспечения неизменяемости каркаса здания в продольном направлении предусмотрена система вертикальных крестовых связей и распорок по стойкам рам.

При монтаже железобетонных ступеней необходимо:
  1. Приварить закладные детали ступеней к косоурам;
  2. Стык ступеней осуществлять с помощью цементно-песчаного раствора.
Расчет элементов конструкций выполнен согласно СП 16.13330.2017 "Стальные конструкции. Актуализированная редакция СНиП II-23-81*". Величины и характер распределения климатических нагрузок приняты по СП 20.13330.2016 "Нагрузки и воздействия. Актуализированная редакция СНиП 2.01.07-85*  и заданию на проектирование.

Материалы конструкций

Наименования сталей конструкций указаны на листах графической части.Заводские сварные соединения следует выполнять полуавтоматической сваркой в среде углекислого газа по ГОСТ 8050-85. Сварочная проволока Св-08Г2С по ГОСТ 2246-70.Для сварных соединений на монтаже допускается применение ручной электродуговой сварки по ГОСТ 5264-80. Для ручной дуговой сварки деталей из углеродистой стали следует применять электроды типа Э42 по ГОСТ 9467-75. аружная эвакуационная лестница (Л-2) и пристройка в осях 8-8/1 в комплект поставки металлокаркаса не входит.

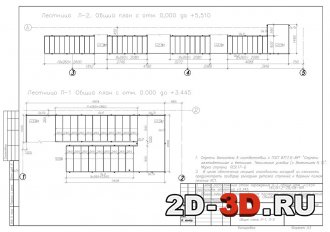

Лестница  Л-2. Общий план План балок

Разрез 1-1,2-2 Разрез 5-5,6-6

Схема расположения прогонов Схема расположения стоек и балок

Узлы 1,2,3
