Рабочая площадка промышленного здания Шифр задания – Г 3412322

1 555

Andreymin

9 мая 2021

Формат файлов: AutoCAD, dwg, word, doc, pdf
Кол-во чертежей: 2
Категории: Чертежи проекты / Строительство, ЖБК, металлоконструкции

Тип проекта	Курсовой проект	Кол-во листов (чертежей)
Формат	AutoCAD, dwg, word, doc, pdf	39 (2)

Рабочая площадка промышленного здания
Курсовой проект

Шифр задания – Г 3412322

ЗАДАНИЕ
Шифр задания – Г 3412322

Исходные данные:

Размер рабочей площадки – 3А×3В (таблица П1 приложения 1).
Шаг колонн в продольном направлении А = 14 м (таблица П1 приложения 1).
Шаг колонн в поперечном направлении В = 5 м (таблица П1 приложения 1).
Строительная высота hстр= 1,75м (таблица П1 приложения 1).
Отметка верха настила Hвн=7,0 м (таблица П2 приложения 1).
Временная нормативная равномерно распределенная нагрузка на площадку pн= 24 кН/м2 (таблица П3 приложения 1).
Материал балок настила – сталь С245 (таблица П4 приложения 1).
Материал главной балки – сталь С255 (таблица П5 приложения 1).
Материал колонны – сталь С345 (таблица П6 приложения 1).
Бетон фундамента класса В15 (таблица П7 приложения 1).
Сечение колонны – сквозное (таблица П8 приложения 1).

Список чертежей курсового проекта

План балочной клетки, схема раскладки настила, разрезы 1-1, 2-2, 3-3, 4-4, 5-5, 6-6, сечения 7-7, 8-8, база колонны, конструктивные узлы.

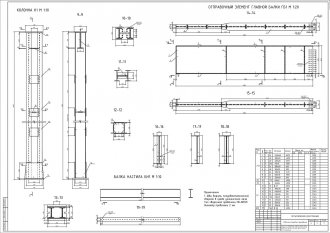

Колонна К1, отправочный элемент главной балки, разрезы 9-9, 10-10, 11-11, 12-12, 13-13, 14-14, 15-15, 16-16, 17-17, 18-18, 19-19, 20-20, балка настила БН1, Спецификация

Проектирование настилов и балок настила

Выбираем два варианта балочной клетки нормального типа и один вари-ант усложненного типа. При определении шага балок настила учитываем следующее: количество балок должно быть чётным и расстояние между ними должно быть в пределах от 0,6 до 1,5 м. При определении шага вспомогательных балок их количество также должно быть четным, а рас-стояние между ними принимается в пределах от 2 до 3,5 м.

Принимаем:

1 вариант – а1 = 1 м, n1 = 14 балок.
2 вариант – а2 = 1,4 м, n2 = 10 балок.
3 вариант – а3 = 1 м, авб = 3,5 м, n3 = 7 балок, nвб = 4 балки.

Содержание
Задание
1. Проектирование настилов и балок настила
1.1. Проектирование балочной клетки
2 . Проектирование главной балки
2.1 Нагрузка на главную балку
2.2. Определение высоты главной балки
2.3. Определение толщины стенки
2.4.Определениеразмеров поясов главной балки
2.5. Проверка местной устойчивости стенки в зоне развития пластических деформаций.
2.6. Изменение сечения главной балки
2.7. Проверка принятого сечения балки
2.8. Проверка общей устойчивости балки
2.9. Проверка местной устойчивости сжатого пояса и стенки
2.10.Расчет поясных соединений (сварных швов)
2.11. Конструирование и расчет опорной части балки
2.12. Конструирование и расчет узла сопряжения балки настила и главной балки
2.13. Конструирование и расчет укрупнительного стыка балки
3. Конструирование и расчет центрально сжатой колонны сквозного сечения
3.1. Конструирование и расчет стержня сквозной колонны
3.2. Kонструирование и расчет оголовка колонны
3.3. Конструирование и расчет базы колонны
4. Проектирование сквозной центрально сжатой колоны
4..1 Конструирование и расчет стержня сквозной колонны
4.2. Расчет планок сквозной колонны
4.3. Конструирование и расчет оголовка колонны
4.4. Конструирование и расчет базы сквозной колонны
Список литературы
