Ленточный конвейер крутонаклонный

702

morte

20 июня 2023

Формат файлов: .cdw, .spw, Компас-3D
Кол-во чертежей: 5
Теги: Ленточный конвейер
Категории: Чертежи проекты / Конвейеры, перегружатели, транспортеры

Тип проекта	Рабочий	Кол-во листов (чертежей)
Формат	.cdw, .spw, Компас-3D	(5)

Ленточный конвейер крутонаклонный
Готовые чертежи и спецификации в формате .cdw Компас-3D

Крутонаклонный конвейер с деталировкой загрузочного механизма.
Тип данного конвейера предназначен для перемещения сыпучих продуктов в условиях ограниченного пространства (либо с целью экономии пространства) на заданную высоту. Конвейеры подобного типа, как правило, используются для подачи продукта после его приемки, в основное производственное здание или же в бункеры-накопители (силосы).

Техническая характеристика:
Производительность 520 т/час
Скорость движения ленты 1,6-2,0 м/сек
Длина конвейера по трассе 35 м.
Насыпной вес транспортируемого материала 2,6 т/м(^3).
Размер кусков транспортируемого материала 80 мм.
Ширина ленты 800 мм.
Рабочая ширина ленты 600 мм.
Высота борта 100 м
Высота перегородок 90 мм
Угол наклона перегородок 60.
Расстояние между перегородками 120 мм.

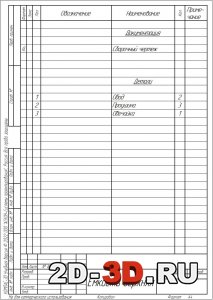

Список чертежей:

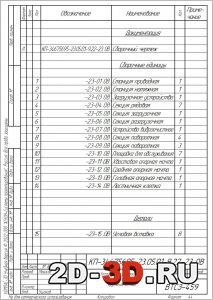

1. Крутонаклонный ленточный конвейер;

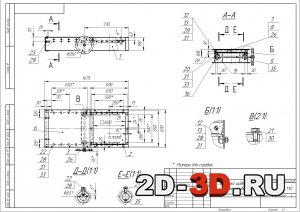

2. Задвижка шиберная с ручным приводом;

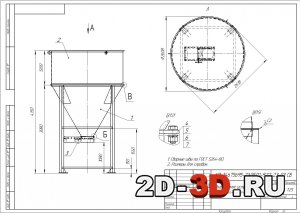

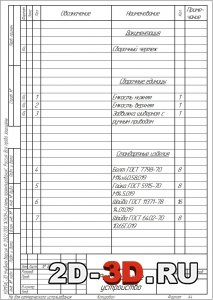

3. Загрузочное устройство;

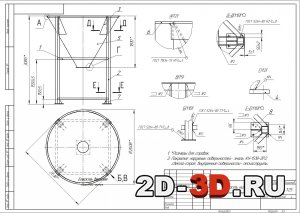

4. Емкость нижняя

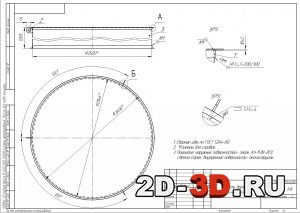

5. Емкость верхняя

Скачать 500 Kb:
Для скачивания материала Вам необходимо перейти в VIP группу
