Цех деревянных конструкций с АБК общей площадью 4092 м²

Формат файлов: .docx Word, .dwg AutoCAD
Кол-во чертежей: 9
Теги: Дипломная работа Цех Расчёт цеха
Категории: Чертежи проекты / Проектирование предприятий, участков, цехов

Тип проекта	Дипломный	Кол-во листов (чертежей)
Формат	.docx Word, .dwg AutoCAD	92 (9)

Данная выпускная квалификационная работа – цех деревянных конструкций с административно-бытовым корпусом общей площадью 4092 м², располагающийся в городе Мичуринске Тамбовской области.
АБК имеет в плане квадратную форму с размерами в осях «А-Г» – 18 м. и «1-4» – 18 м., состоит из 2 этажей. Высота 1-го и 2-го этажа от пола до потолка в проектируемом здании – 3,0 м. Высота здания – 8,523 м.
Производственное здание имеет в плане прямоугольную форму с размерами в осях «5-19» – 78,5 м. и «Б-Л» – 48,0 м. Здание имеет один поперечный пролёт и 2 продольных пролёта. В покрытиях продольных пролётов предусмотрены светоаэрационные фонари шириной 12 м. и длиной 48 м. В местах перепада высот предусмотрен деформационный шов шириной 500 мм. со вставкой между колоннами. Фундаменты – железобетонные, стаканного типа.
На отметке 3,600 м. в продольных пролётах предусмотрена площадка для ремонта кранов.
В здании предусмотрены ворота длиной 3,6×4,2 м. для пропуска грузового транспорта.
На крышу имеется выход по наружным пожарным лестницам. Лестницы стальные, вертикальные, шириной 0,6 м. Также лестницы установлены в месте перепада высоты и на покрытие фонаря.
Колонны имеют нулевую привязку. Цех деревянных конструкций спроектирован в железобетонном каркасе.
Пространственная жёсткость и устойчивость здания обеспечивается в поперечном направлении горизонтальным ригелем, а в продольном-жёстким диском покрытия и вертикальными связями. Вертикальные связи установлены в центре температурного блока. Между колонн с шагом 6 м. выполнены крестовыми.
Колонны – железобетонные в горизонтальных 800х400мм, в вертикальных цехах 400×400 мм. Фахверковые колонны – приторцевые колонны фахверков железобетонные 300×300 мм. Торцевые фахверки – коробчатого сечения.
Несущие конструкции покрытия – жб стропильные фермы пролётом 24 м. и 18 м.
Наружные стены – сборные трехслойные железобетонные толщиной 250 мм., Панели имеют длину от 1,2 до 6 м., высоту – от 1200 до 1800 мм.
Полы – со сплошным бетонным покрытием. Площадка – стоечно-балочного типа
Генпланом предусмотрены места отдыха работников, пешеходная зона.

Список чертежей:
1. Планы этажей АБК с расстановкой оборудования

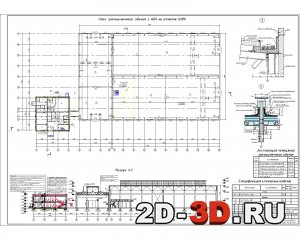

2. Разрез 1-1
3. Геометрическо-расчётная схема фермы
4. План фундаментов; Развёртки по оси "19" и "В"; Инженерно-геологический разрез
5. План кровли; Разрез 2-2,; План перекрытий АБК на отм. +3,300; План покрытий АБК на отм. +6,800
6. Схема организации монтажной площадки; Разрез 1-1, М1:400; Фрагмент монтажа ПБ; Схема пространственной организации производства работ
7. Строительный генеральный план; Разрез 1-1; Разрез 2-2; Ограждение строительной площадки
8. СПОЗУ; Разрез 1-1; Фасад А-Л; Фасад Л-А; Фасад 1-19; Фасад 19-1
9. Календарный план производства работ, график движения рабочих, график движения основных производственных машин

Содержание расчетно-пояснительной записки:
Введение
1 Архитектурно-планировочная часть
1.1 Исходные данные для проекта
1.2 Генеральный план
1.3 Архитектурно-планировочное решение здания
1.4 Конструктивное решение здания
1.5 Инженерное обеспечение
1.6 Наружная и внутренняя отделка
1.7 Теплотехнический расчёт ограждающих конструкций
2 Расчётно-конструктивная часть
2.1 Основания и фундаменты
2.1.1 Инженерно-геологическая характеристика строительной площадки
2.1.1.1 Физические характеристики грунтов
2.1.1.2 Механические характеристики грунтов
2.1.2 Оценка типа подземных вод
2.1.3 Оценка грунтов по дополнительным свойствам
2.1.3.1 Морозная пучинистость
2.1.3.2 Просадочность
2.1.3.3 Набухаемость
2.1.4 Выводы и рекомендации
2.1.4.1 Геоморфологические условия строительной площадки
2.1.4.2 Геологическое строение строительной площадки
2.1.4.3 Оценка природных условий строительной площадки
2.1.5 Проектирование и расчёт столбчатого монолитного фундамента под колонну крайнего ряда
2.1.6 Проектирование и расчёт столбчатого монолитного фундамента под колонну среднего ряда
2.2 Расчёт металлической фермы
2.2.1 Сбор нагрузок на конструкцию
2.2.2 Статический расчёт фермы
2.2.3 Конструирование узлов каркаса
3 Производственно-экономическая часть
3.1 Технологическая карта на производство работ по возведению конструкций каркаса здания
3.1.1 Область применения
3.1.2 Организация и технология строительного процесса
3.1.3 Схемы пооперационного контроля качества
3.1.4 Ведомость материально-технических ресурсов
3.1.5 Определение технико-экономических показателей
3.2 Технология и организация строительства
3.2.1 Введение
3.2.2 Условия осуществления строительства, краткая объёмно-планировочная и конструктивная характеристика объекта
3.2.3 Выбор методов производства работ по возведению здания или сооружения и выбор монтажного крана
3.2.4 Составление календарного плана строительства объекта
3.2.5 Расчёт потребности в рабочих кадрах для строительства объекта
3.2.6 Расчёт потребности в материально-технических ресурса, временных зданиях и сооружениях
3.2.6.1 Расчёт потребности в основных строительных материалах, изделиях и конструкциях для строительного объекта
3.2.6.2 Расчёт потребности во временном электроснабжении, водоснабжении и прочих видах энергоресурсов
3.2.6.3 Расчёт потребности во временном водоснабжении
3.2.6.4 Расчёт потребности в складских помещениях и площадках; организация складского хозяйства
3.2.6.5 Расчёт потребности во временных административно-бытовых зданиях и сооружениях для строительства
3.2.7 Освещение строительных площадок
3.2.8 Описание строительного генерального плана и принципы его составления
3.2.9 Техника безопасности и охрана труда при организации строительства объекта
3.2.1 0Расчёт основных технико-экономических показателей проекта
3.3 Сметная стоимость строительства
3.3.1 Сводный сметный расчёт стоимости строительства
3.3.2 Объектный сметный расчёт
3.3.3 Сводка затрат по локальной смете
3.3.4 Локальный сметный расчёт на водоснабжение и канализацию
3.3.5 Локальный сметный расчёт на отопление и вентиляцию
3.3.6 Локальный сметный расчёт на электроосвещение
3.3.7 Локальный сметный расчёт на приобретение и монтаж технологического оборудования
4 Безопасность жизнедеятельности и экология
4.1 Техника безопасности
4.2 Охрана окружающей среды
5 Научно-исследовательская часть
5.1 Краткая характеристика научно-исследовательской работы
5.2 Описание характеристик, методики исследования, сравнение вариантов
5.3 Заключение и выводы по представленной работе
Список литературы


На основании данных, изложенных в научно-исследовательской работе, можно сделать вывод, что кровельное покрытие из сэндвич-панелей с утеплителем из минеральной ваты превосходит покрытие из профилированного листа.
У сэндвич-панелей преимуществ больше, чем у других строительных материалов.
Применяя сэндвич-панели, можно существенно снизить нагрузку на фундамент, каркас и стены здания.
Для сердечника сэндвич-панели используется минеральная вата, которая отличается повышенной огнестойкостью. Это отличное решение для сооружений, где пожарная безопасность должна быть обеспечена на максимально возможном уровне.
Сэндвич-панель представляет собой конструкцию, состоящую из 2 листов оцинкованной стали, между которыми располагается слой минеральной ваты. Сталь окрашивается по желанию заказчика в любой цвет. Наполнитель отвечает за сохранение тепла внутри здания. Кроме того, минеральная вата известна своими отменными звукоизоляционными характеристиками. В здание, обустроенное такими панелями, не будут проникать внешние шумы. Это особенно важно для производственных процессов, когда требуется максимальная сосредоточенность.
Применяемая в качестве утеплителя минеральная вата не содержит вредных для человека веществ. Она отличается повышенными прочностными характеристиками, имея при этом малый вес. Это положительно сказывается на всей конструкции, так как несущие элементы и стены не испытывают существенной нагрузки после монтажа панелей.

Исходные данные для проекта
Проект выполнен на основании архитектурного решения. Цех деревянных конструкций с АБК общей площадью 4092 м2 в г. Мичуринске Тамбовской области.
Используя данные из ГОСТ 27751-2014 [1], СП 50.13330.2012 [17], СП 131.13330.2020 [31], СП 2.13130.2020 [29] принимаем следующие характеристики места строительства:
1) Средняя температура наиболее холодной пятидневки 𝑡˚5.𝐶. = -23˚С;
2) Расчётная температура внутреннего воздуха 𝑡˚В = 18˚С;
3) Расчётная температура наиболее холодных суток 𝑡˚Н.Х.С = -30˚С;
4) Влажностный режим помещения – нормальный, зона влажности – сухая;
5) Условия эксплуатации ограждающих конструкций – В;
6) Продолжительность отопительного периода 𝑍О.П. = 188 суток;
7) Класс сооружения – КС-2;
8) Уровень ответственности здания – нормальный;
9) Класс конструктивной пожарной опасности – С0;
10) Степень огнестойкости здания – II;
11) Категория здания по пожарной опасности – Г.

Генеральный план
Посадка здания выполнена согласно схемы застройки квартала и обеспечивает нормативную инсоляцию помещений. Горизонтальная привязка дана в системе координат г. Мичуринска с выносом крайних координационных осей.
Размеры АБК в осях «А-Г» – 18,0 м. и «1-4» – 18,0 м.
Размеры производственного здания в осях «5-19» – 78,5 м. и «Б-Л» – 48,0 м.
Основной въезд на участок предусмотрен со стороны улицы Лермонтова, ширина въезда составляет 6 м.
На территории цеха предусмотрена теннисная площадка для активного отдыха работников размером 36,57×18,29 м.
Участок озеленяется деревьями, кустарниками шириной 1 м., устраиваются газоны. В качестве плодородного слоя для газонов использован существующий почвенный покров с организацией его хранения в процессе строительства. Дороги асфальтируются.
