Проект придорожного СТОА
Курсовой проект

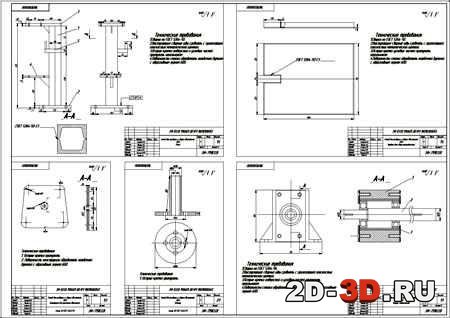

На генеральном плане показано здание СТОА 1. Зона УМР 2. Зона ТО и ТР 3. Производственные бытовые и складские помещения, 4. Открытая стоянка 5. Пост сторожа и перегонщика 6. Котельная. На 2 листе, показан основной производственный корпус с 4 рабочими постами. Посты Технического обслуживания и Текущего ремонта, посты диагностики, пост мойки шиномонтажный участок, агрегатно - моторный участок, малярное и кузовное отделение. На 3 листе расположена зона Технического обслуживания и текущего ремонта, в которой имеется современное оборудование и подъемники, что позволит качественно производить Техническое Обслуживание и Текущий Ремонт автомобилей. Также предусмотрен пост для обслуживания и ремонта грузовых автомобилей. На 4 листе расположен Агрегатно-моторный участок, который располагает современным оборудованием, кран-балкой, что также способствует качественному ремонту узлов и агрегатов. Так же располагается спроектированная мною тележка. На листе №5 расписан Технологический процесс Зоны текущего ремонта. Технологическим процессом предусмотрено восстановление и ремонт изношенных агрегатов. На листе №6 показана карта организации труда, рабочее место по ремонту автомобилей. Конструкторской частью проекта предусматривается тележка, так как во время ремонта необходимо перемещать узлы и агрегаты предложенная мной конструкция значительно облегчает труд. (Перечислить виды :главный вид, вид сверху, сбоку.).На листе №8 указаны сборочные единицы. (Стойка 1, Стойка 2,Платформа.). Показывает деталировку данного стенда, детали которого могут быть изготовлены рабочими. На обзорном листе представлены прототипы на основании недостатков которых спроектирована моя тележка.
Введение
1. Технико-экономическое обоснование проекта
2. Технологический расчёт
Исходные данные
2.2.1. Определение годового объема работ
2.2.2. Годовой объем работ
2.2.3. годовой объем вспомогательных работ
2.3. Распределение годовых объемов работ
2.4. Расчет численности рабочих
2.4.1. Технологически необходимое число производственных рабочих
2.4.2. Штатное число производственных рабочих
2.5. Расчет числа постов
2.6. Расчет числа автомобиле мест ожидания
2.7. Определение общего количества постов
2.8. Определение состава и площадей помещений
2.9. Расчет площади територии
2.10. Технологический расчет участка ТО и ТР
2.10.1. Технологический процесс участка ТО и ТР
2.10.2. Определение площади участка ТО и ТР
2.11. Технологический расчет агрегатно-моторного участка

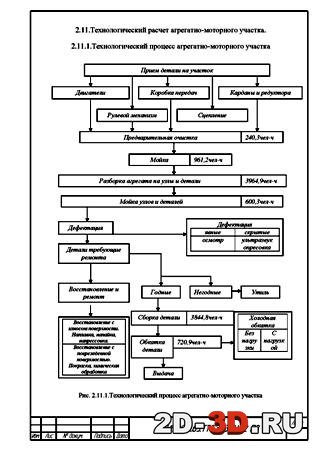

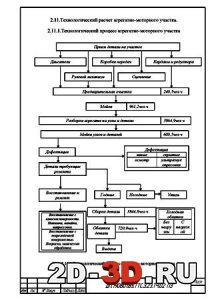

2.11.1. Технологический процесс агрегатно-моторного участка
2.11.2. Определение площади агрегатно-моторного участка
3.Конструкторская часть
3.1. Назначение предлагаемого съемника
3.2.Технико-экономческое обоснование
3.2.1. Повышение уровня механизации
3.2.2.Обзор существующих конструкций
3.2.3. Требования предъявленные к конструкции

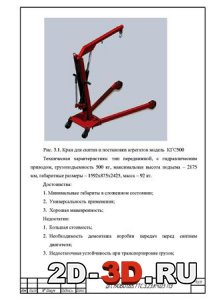

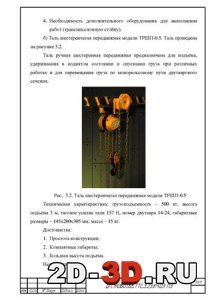

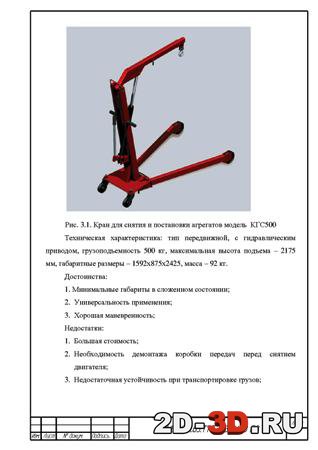

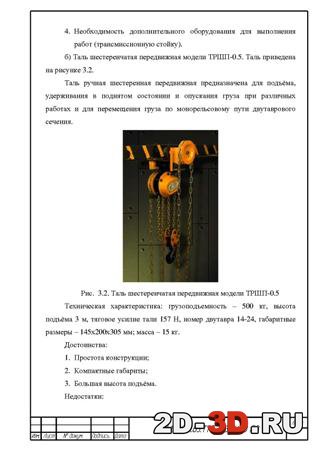

3.3. Принцип работы проектируемого съемник
3.4. Меры безопасности при работе со съемником
3.5. Расчёт конструкции
3.5.1. Подбор гидроцилиндра и насоса
3.5.2. Расчет элементов конструкции
4. БЖД. Охрана труда и экологичность проекта
4.1.Безопасность жизнедеятельности
4.2. Охрана труда
4.3. Экологичность проекта
5. Экономическая часть
5.1. Технико-экономическая оценка спроектированной конструкции
5.1.1. Определение затрат на изготовление конструкции
5.1.2. Расчет экономической эффективности конструкции
5.2. Расчет экономической эффективности проекта
5.2.1. Расчет капитальных вложений
5.2.2. Расчет заработной платы
5.2.2. Расчет показателей экономической эффективности проекта
