Возведение монолитного 22-ти этажного жилого здания в г. Самара

Формат файлов: .dwg AutoCAD, .docx Word
Кол-во чертежей: 3
Теги: 22 этажа
Категории: Чертежи проекты / Строительство, технология монтажа

Тип проекта	Курсовой	Кол-во листов (чертежей)
Формат	.dwg AutoCAD, .docx Word	62 (3)

При выполнении данного курсового проекта была обеспечена совместимость всех организационных и технологических решений по вводу объекта в эксплуатацию в установленные сроки с полным и качественным выполнением всех работ, предусмотренных проектом.
Стройгенплан был построен с учетом всех норм и правил ведения строительного производства: кран подобран исходя из расчетных параметров, показана привязка и опасные зоны крана, минимизированы затраты на строительство, обеспечена безопасность и необходимые условия для труда рабочих за счет правильного освещения, комфортабельного расположения помещений для нужд рабочих и подъезда к ним, а также бытовые условия для работы.

Исходные данные:
Место строительства – г. Самара;
Количество этажей – 22;
Высота этажа – 2,9 м;
Вариант исполнения наружных стен – 2;
Высота подвального этажа – 3,5 м;
Грунт, отметка поверхности грунта – глина (-0,9 м);
Толщина монолитных ж/б стен – 250 мм;
Толщина монолитного перекрытия – 250 мм;
Толщина стен подвала – 400 мм;
Сечение колонн подвала – 500х500 мм;
Сечение монолитных балок – 600х300 мм;
Толщина фундаментной плиты – 1100 мм;
Класс используемого бетона – В25.

Список чертежей:
1. Стройгенплан;

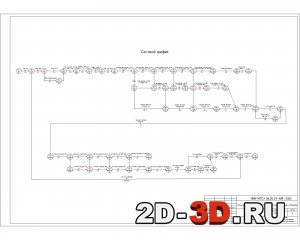

2. Сетевой график;

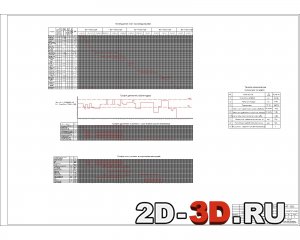

3. Календарный план.

Содержание расчетно-пояснительной записки:
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ
2. СБОР ИСХОДНЫХ ДАННЫХ
3. ОПРЕДЕЛЕНИЕ СОСТАВА ОБЪЕМОВ, ТРУДОЕМКОСТИ
И МАШИНОЕМКОСТИ РАБОТ
3.1 Выбор рациональных способов выполнения основных работ
3.2 Определение продолжительности выполнения работ
4. СЕТЕВОЕ МОДЕЛИРОВАНИЕ
5. РЕСУРСНЫЕ ГРАФИКИ
5.1 График движения рабочих кадров по объекту
5.2 График движения основных строительных машин по объекту
5.3 График потребности строительных конструкций, изделий, материалов и оборудования
6. ПРОЕКТИРОВАНИЕ СТРОИТЕЛЬНОГО ГЕНЕРАЛЬНОГО ПЛАН
6.1 Размещение монтажных кранов и механизмов
6.2 Расчет потребности строительства во временных
зданиях и сооружениях
6.3 Расчет площади складов
6.4 Расчет потребности строительства в электрической энергии
6.5 Расчет потребности строительства в воде
7. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ СТРОЙГЕНПЛАНА
8. ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ПО ПРОЕКТУ
9. ЗАКЛЮЧЕНИЕ
10. БИБЛИОГРАФИЧЕСКИЙ СПИСОК


Конструктивная система здания – стеновая, представляющая собой совокупность вертикальных (стены) и горизонтальных (перекрытия) несущих конструктивных элементов, обеспечивающих прочность, пространственную жёсткость и устойчивость здания.
Фундамент здания – монолитная железобетонная плита. Несущие вертикальные и горизонтальные конструкции здания выполнены из монолитного железобетона толщиной 250 мм.
Ограждающие конструкции – самонесущие стены, выполненные из:
- керамзитобетонные блоки 500х250х100мм (ρ = 1000 кг/м3);
- утеплитель пенополистирол ПСБ-С35 толщиной 120 мм (ρ = 35 кг/м3);
- керамзитобетонные блоки 500х250х100мм (ρ = 1000 кг/м3).
Нормативный срок строительства объекта с подобным архитектурно- строительным решением составляет – 12,4 месяца (372 дней) – согласно СНиП 1.04.03-85* «Нормы продолжительности строительства и задела в строительстве зданий и сооружений».
Расчет производим методом интерполяции:
Для 22-ти этажного здания площадью 6000 м2 продолжительность строительства составляет 12 месяцев.
Для 22-ти этажного здания площадью 12000 м2 продолжительность строительства составляет 14 месяцев.
12+(7140-6000)/(12000-6000)*(14-12) = 12,4 месяца.
