Одноэтажный мансардный жилой дом 76,6 кв. м.

Формат файлов: .dwg, AutoCAD
Кол-во чертежей: 10
Теги: 50-100m
Категории: Категория с бесплатными чертежами, проектами и 3D / Чертежи домов

Тип проекта	Эскизный	Кол-во листов (чертежей)
Формат	.dwg, AutoCAD	(10)

Технические требования, принятые в рабочих чертежах, соответствуют требованиям экологических, противопожарных и других норм и правил и обеспечивают безопасность для жизни и здоровья людей при эксплуатации объекта и при соблюдении предусмотренных рабочими чертежами мероприятий.
Данный проект не является основным для строительства, проведения строительных работ, возможно после разработки строительного проекта.
Данный комплект чертежей разработан на основании заявления заказчика.
За условную отметку 0,000 принят уровень чистого пола этажа жилого дома.
Оси здания замаркированы условно.
Степень огнестойкости жилого дома по СН 2.02.05-2020 - IV
Степень ответственности (согласно ГОСТ 27751-2014) – IV
Класс сложности по СН 3.02.07-2020 – К5

Технико-экономические показатели:
Площадь участка, га – 0,1499
Этажность – 1+мансарда
Жил. Площадь, м. кв – 71,02
Общая площадь жилого помещения, м. кв – 150,63
Общая площадь дома, м. кв – 150,63

Список чертежей:
1. План 1-го этажа
2. План кровли

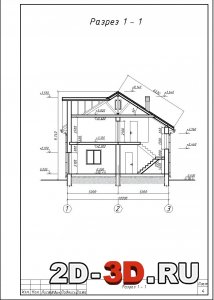

3. Разрез 1-1
4. Фасад Б-А

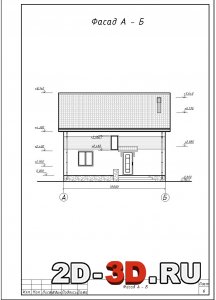

5. Фасад А-Б
6. Фасад 1-3
7. Фасад 3-1
8. Схема расположения элементов перекрытия
9. План мансардного этажа
10. План фундамента
