Проект тележки мостового крана 8 т.
Курсовой проект
чертежи и расчеты
Исходные данные
- Механизм: тележка мостового электрического крана.
- Грузоподъемность Q - 8 т
- Высота подъема HП - 13 м
- Скорость подъема VП - 14 м/мин
- Скорость передвижения тележки VТЕЛ - 48 м/мин
- ГРР крана – 3М
- Ток - переменный
Список чертежей курсового проекта

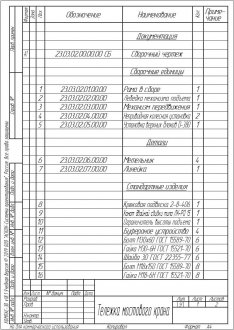

- Тележка мостового крана (+ спецификация)

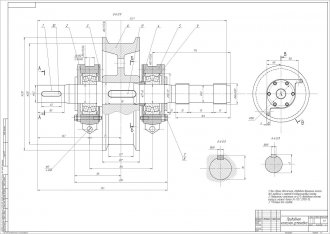

- Приводная колесная установка (+ спецификация)

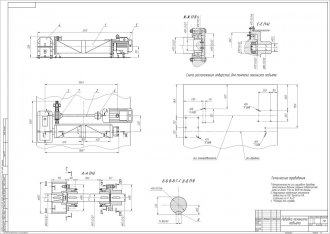

- Лебедка механизма подъема (+ спецификация)
- Компоновочное решение
Технические характеристики тележки
- Грузоподъемность, т - 8
- Высота подъема груза, м - 13
- Группа режима работы - 3М
- Продолжительность включения ПВ-40%
- Скорость, м/мин: подъёма груза 14; передвижения тележки 48
Электродвигатель механизма:
Подъема груза:- тип MTF-312-6
- мощность, кВт 19.5
- частота вращения, об/мин 945
Передвижения тележки:- тип MTF-012-6
- мощность, кВт 2.2
- частота вращения, об/мин 890
Редуктор механизма:- подъема груза:
- тип Ц2-400
- передаточное отношение 40
Передвижения тележки:- тип 1ЦЗУвк-100
- передаточное отношение 12
Тормоз механизма:- подъема груза:
- тип ТКТ-200
- тормозной момент, Нм 235
Передвижения тележки:- тип ТКТ-200
- тормозной момент, Нм 235
- канат 15 мм, ГОСТ 2688-80
- масса тележки, кг 2000
В ходе работы была спроектирована тележка мостового крана грузоподъемностью 8 т., в ходе разработки которой, были проведены предварительные и проверочные расчеты сборочных единиц механизмов, рассчитаны нагрузки. Спроектирована компоновка механизмов подъема и передвижения.
Для проектирования использовались как стандартные изделия и сборочные единицы, так и собственные инженерные решения.
Содержание курсового проекта
Введение
Исходные данные
I. Предварительные расчеты механизмов
1. Механизм подъема груза
1.1. Выбор крюковой подвески
1.2. Выбор каната

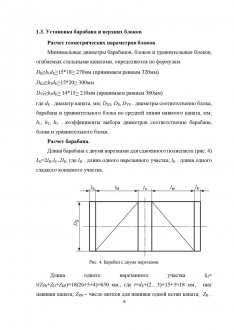

1.3. Установка барабана и верхних блоков
1.4. Выбор электродвигателя
1.5. Выбор передачи
1.6. Выбор соединительных муфт
1.7. Выбор тормоза
1.8. Схема механизма
2. Механизма передвижения тележки
2.1. Выбор кинематической схемы
2.2. Выбор колес
2.3. Определение сопротивления движению тележки
2.4. Выбор электродвигателя
2.5. Выбор редуктора
2.6. Выбор тормоза
2.7. Выбор соединительных муфт
2.8. Буферные устройства

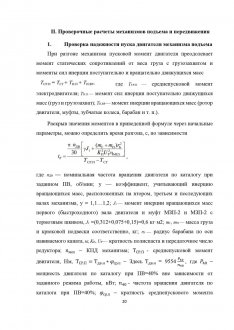

II. Проверочные расчеты механизмов подъема и передвижения
1. Проверка надежности пуска двигателя механизма подъема
2. Проверка двигателя механизма передвижения на время разгона
3. Проверка механизма передвижения на отсутствие буксования
4. Проверка ходовых колес по контактным напряжениям обода и рельса

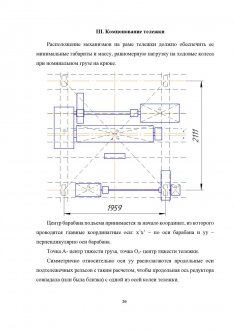

III. Компонованные тележки
Заключение
Список используемой литературы.
