Металлоконструкция мостового крана Г/П 5 т. Чертежи и расчетно-пояснительная записка в редактируемом формате Данный курсовой проект может подойти вам в качестве примера или шаблона
Кран состоит из моста с механизмом передвижения, колёса которого установлены на угловых буксах, грузовой тележки со смонтированными на ней механизмами подъёма груза и передвижения, кабины управления и вспомогательной кабины для обслуживания токосъёмников цеховых троллей. Управление краном может быть с пола, из кабины или дистанционным. В современных условиях, когда высокий темп производства работ требует проведения быстрых технологических операций, невозможно представить крупный промышленный объект без грузоподъемного оборудования. Оно имеет уникальные технологические параметры, позволяющие выполнять различные подъемно-транспортные работы. Кран электрический мостовой двухбалочный – грузоподъемный механизм, изготовленный в виде прямоугольной рамы, оснащенный лебедкой либо тельфером с электрическим приводом. Кран мостовой называется двухбалочным потому, что его грузовая тележка опирается на две балки, а не на одну, как у других мостовых кранов. Кран мостовой двухбалочный опирается на две боковые опорные конструкции, передвигающиеся с помощью электропривода по крановым путям.
Техническая характеристика: Механизм подъема: Грузоподъемность, т: 5 Скорость подъема, м/с: 0,16 Режим работы: M3 Скорость передвижения тележки, м/с: 0,63 Высота подъема, м: 12 Механизм передвижения крана: Скорость передвижения, м/с: 1,25 Режим работы: M3 Пролет крана, м: 34,5

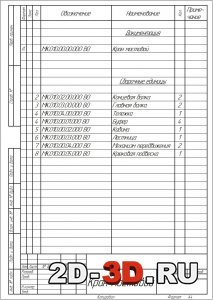

Список чертежей: 1. Главная балка; 2. Концевая балка; 3. Кран мостовой; 4. Мост; 5. Тележка.
Содержание расчетно-пояснительной записки: Реферат Цели и задачи Введение 1 Систематизация режимов работы и нагрузок 1.1 Нормирование режимов работы 1.2 Систематизация нагрузок 1.3 Расчетные нагрузки 2 Расчет главной балки 2.1 Построение линии влияния моментов 2.2 Определение изгибающих моментов от равномерно распределенной нагрузки 2.3 Вычисление суммарных величин моментов в сечениях от сосредоточенных сил и равномерной нагрузки 2.4 Построение линии влияния поперечной силы 2.5 Определение расчетных усилий от сосредоточенных сил 2.6 Расчет поперечной силы Q от собственного веса q 2.7 Расчетные значения поперечных сил от сосредоточенных и равномерно распределенных нагрузок 2.8 Определение требуемой высоты балки коробчатого профиля 2.9 Расчет эквивалентного напряжения 2.10 Расчет среднего касательное напряжение от поперечной силы 2.11 Проверка правильности постановки ребер жесткости 2.12 Проверочный расчет на прочность концевой балки 2.13 Расчёт сварных швов 2.14 Расчеты на общую и местную устойчивости 2.15 Расчет на устойчивость стенки пролетной балки 3 Расчёт фланцевого соединения 4. Строительный подъем пролетных балок Список использованных источников Приложение А
