Формат файлов: Компас-3D, AutoCAD, cdw, dwg
Кол-во чертежей: 4
Категории: Чертежи подвесных кранов / Краны
| Тип проекта |
Учебный |
Кол-во листов (чертежей) |
| Формат |
Компас-3D, AutoCAD, cdw, dwg |
43 (4) |
Кран подвесной грузоподъемность 1 тонна
Курсовой проект

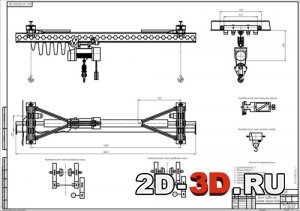

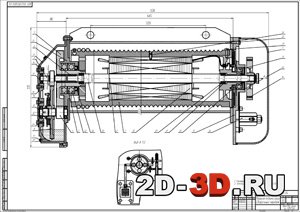

Список чертежей: кран подвесной (чертеж общего вида), механизм подъема груза (сборочный чертеж), механизм передвижения тали (сборочный чертеж), подвеска (сборочный чертеж), спецификации.
В данном курсовом проекте был разработан кран подвесной грузоподъемностью 1 т. Произведены расчеты механизмов крана, подобраны двигатели, редуктора, тормоза механизма подъема, передвижения крана, а так же даны рекомендации по технике безопасности при работе с краном и условия смазки узлов. Проверочные расчёты показали, что спроектированный кран отвечает всем требованиям стандартов и способен выполнять необходимые технологические операции.
Техническая характеристика
1.Грузоподъемность, т 1
2.Высота подъема, м 21
3.Скорость подъема груза, м/мин 19
4.Скорость передвижения крана, м/мин 28
5.Скорость передвижения тележки, м/мин 19
6.Пролет моста, м 17
7.Режим работы А6
Содержание пояснительной записки
Введение
1 Расчет механизма подъема крана
2 Расчет механизма передвижения тали
3 Расчет механизма передвижения крана
4 Расчёт металлоконструкции крана
5 Смазка узлов и деталей крана
6 Техника безопасности
Заключение
Список литературы
Приложение А - Спецификации
