массив обьектов по кривой линии

2011-06-29T04:46:24+04:00 2011-07-01T15:35:44+04:00

04:46, 29.06.2011 №1

мне необходимо раставить отверстия через определенное растояние по заданной линии, можно ли это сделать в Autocad?

15:35, 01.07.2011 №2

Max

14:07, 23.04.2015

tochiy08 писал:мне необходимо расCтавить отверстия через определенное раСстояние по заданной линии, можно ли это сделать в Autocad?

Можно.

Процедура:
1) Создаете блок отверстия, запоминаете его имя.
2) Чертите кривую, вдоль которой требуется разместить отверстия.
(Порядок пунктов 1 и 2 не важен.)
3) Вводите команду - см. протокол:

php code:

Command:
Command: measure
Select object to measure:
Specify length of segment or [Block]: b
Enter name of block to insert: holt M10
Cannot find block holt M10.
Enter name of block to insert: hole M10
Align block with object? [Yes/No] <Y>: n
Specify length of segment: 35

Обратите внимание, что при неправильно введенном имени блока блок не будет найден.

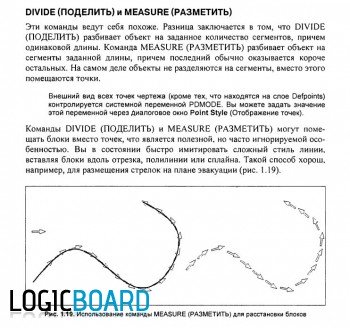

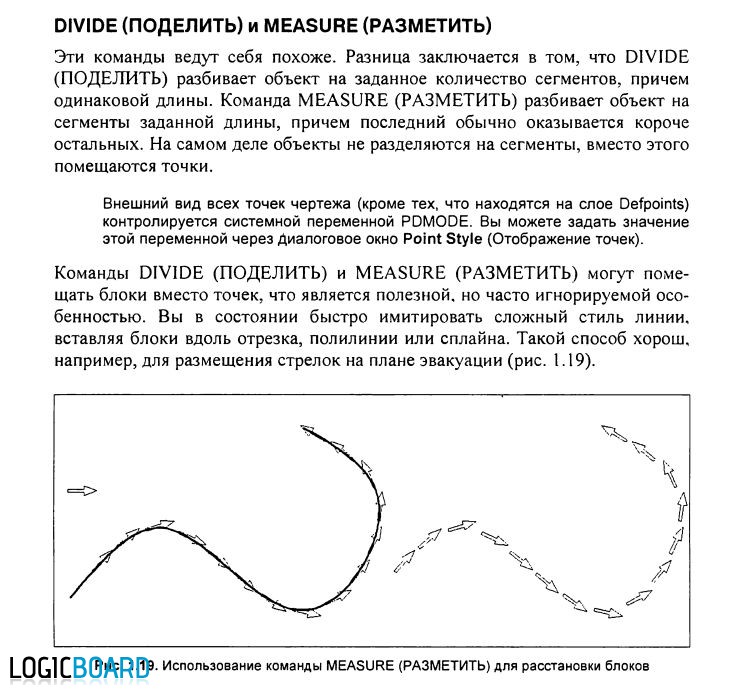

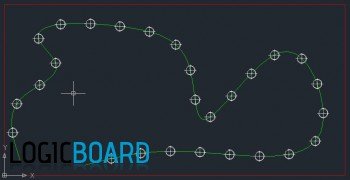

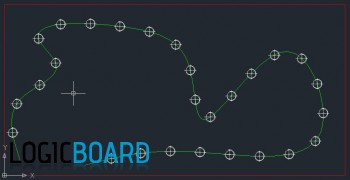

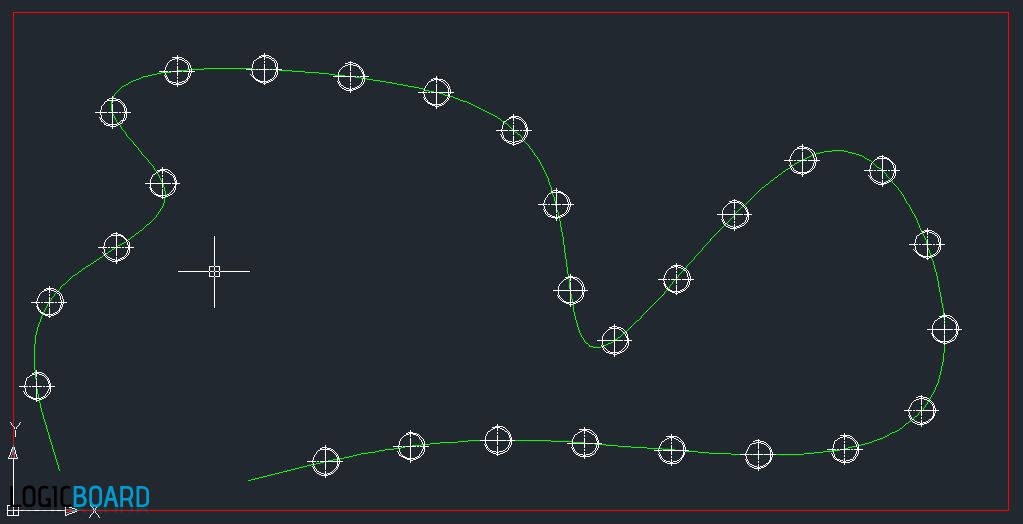

Результат:
