Координатные размеры в AutoCAD 2011

2016-06-03T08:07:28+03:00 2016-06-06T10:38:55+03:00

Посетители

Новичок

08:07, 03.06.2016 №1

ARV_net

11:31, 03.06.2016

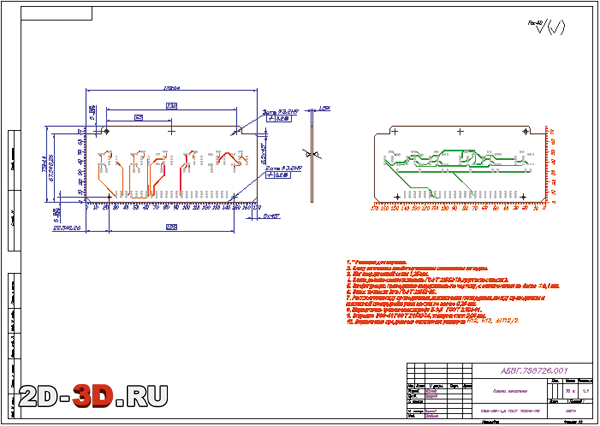

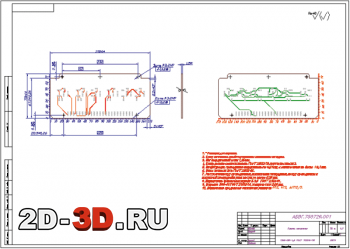

Всем привет! Оформляю чертёж печатной платы в AutoCAD 2011, и возникла проблема, не знаю как поставить Координатные размеры (вроде так они называются). Аналогично как на рисунке.
Это вроде называется Ординатные размеры, ну у меня нет на панели этой кнопки, как ещё эту функцию можно запустить? Подскажите кто знает. Заранее спасибо!

Администраторы

Бывалый

23:36, 03.06.2016 №2

В командной строке РЗМОРДИНАТА
или аннотации->размеры->ординатный

Посетители

Новичок

10:38, 06.06.2016 №3

Разобрался. Спасибо!
