Объект: Многофункциональное здание общественного назначения в общественном центре жилого района «Восточный» в Устиновском районе г. Ижевска

Рабочая документация.

Раздел: Архитектурные решения
Ведомость листов основного комплекта АР

Общие данные

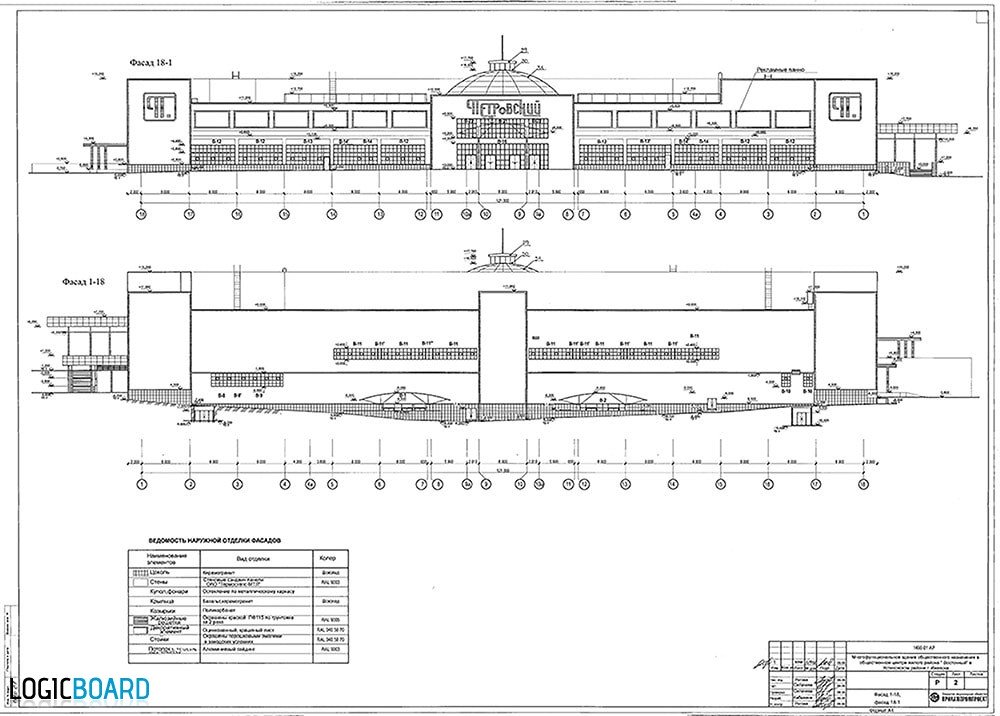

Фасад 1-18, Фасад 18-1

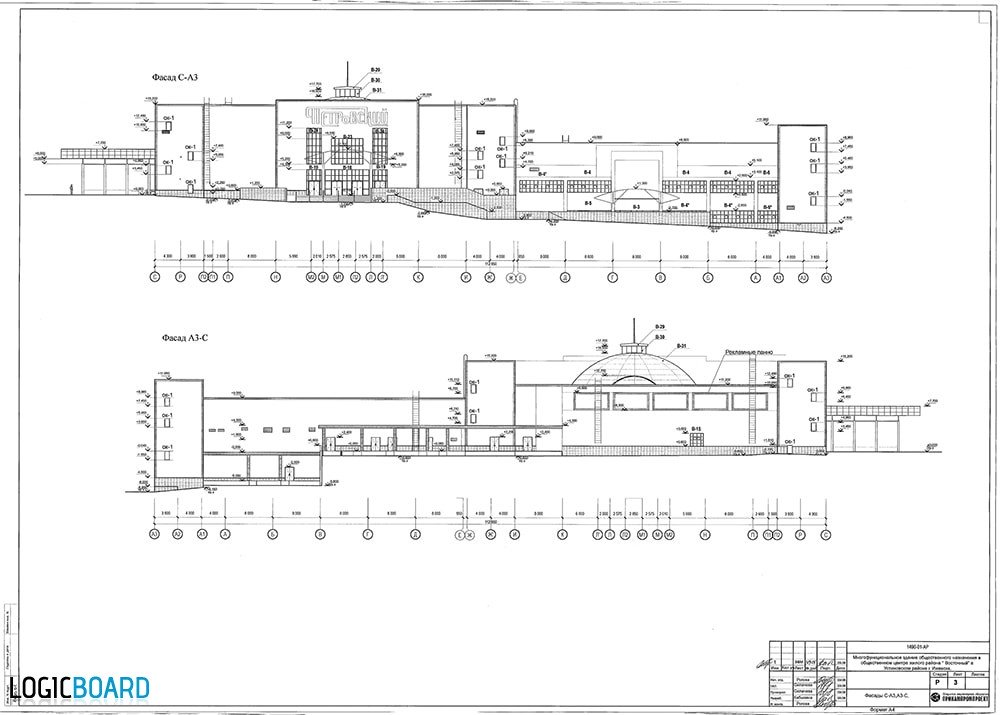

Фасад С-А3, Фасад А3-С

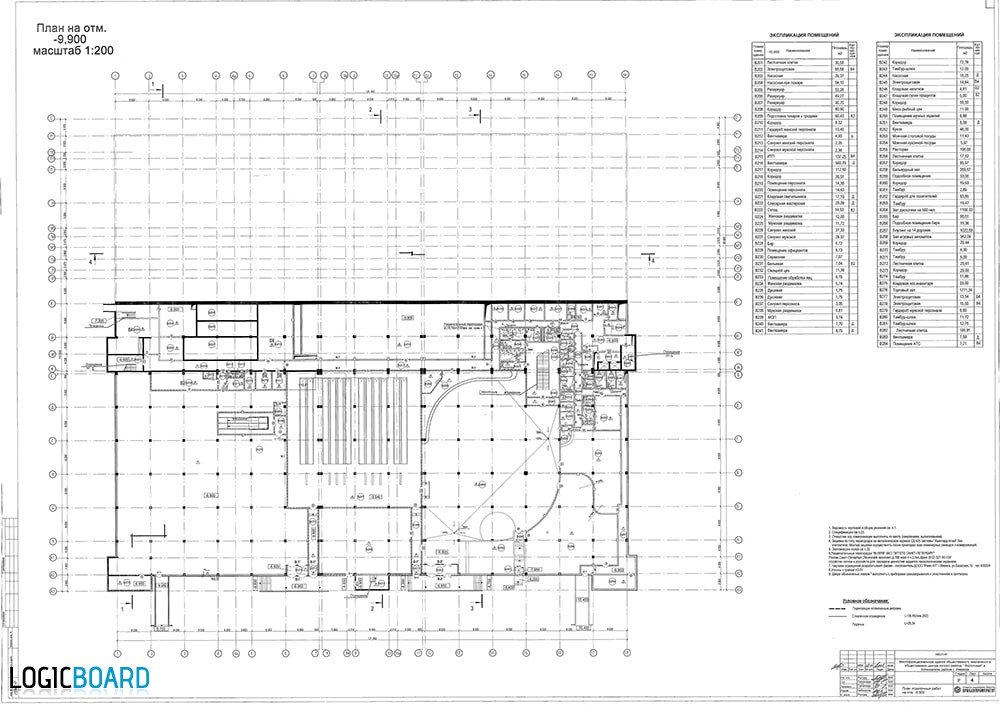

План отделочных работ на отм. -9.900

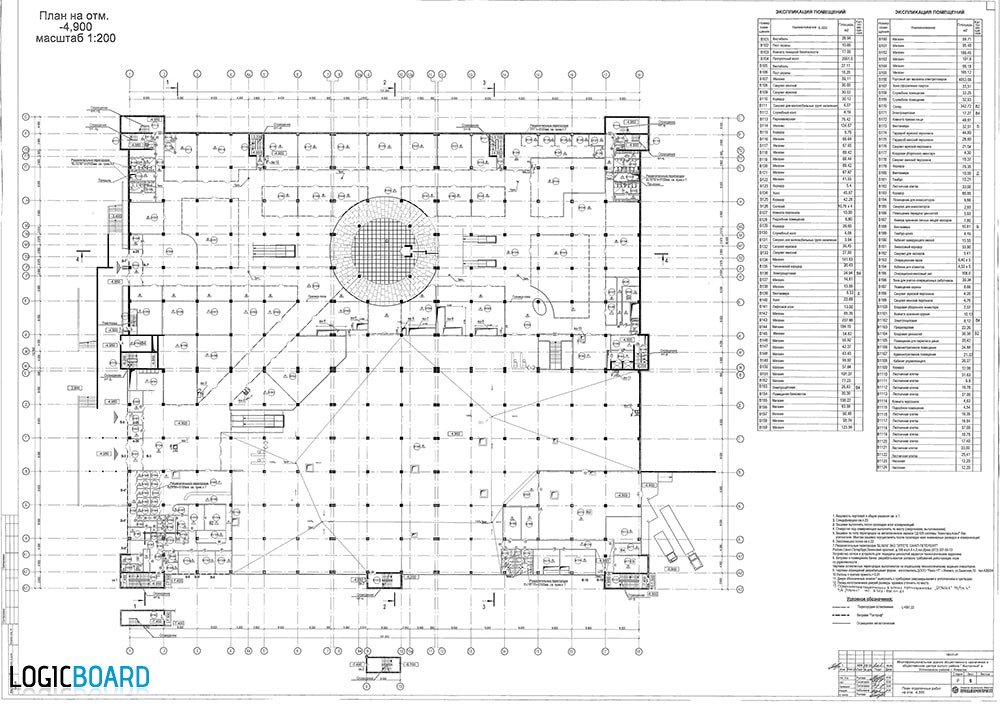

План отделочных работ на отм. -4.900
План отделочных работ на отм. +0.100
План отделочных работ на отм. +5.100
План отделочных работ на отм. +10.100

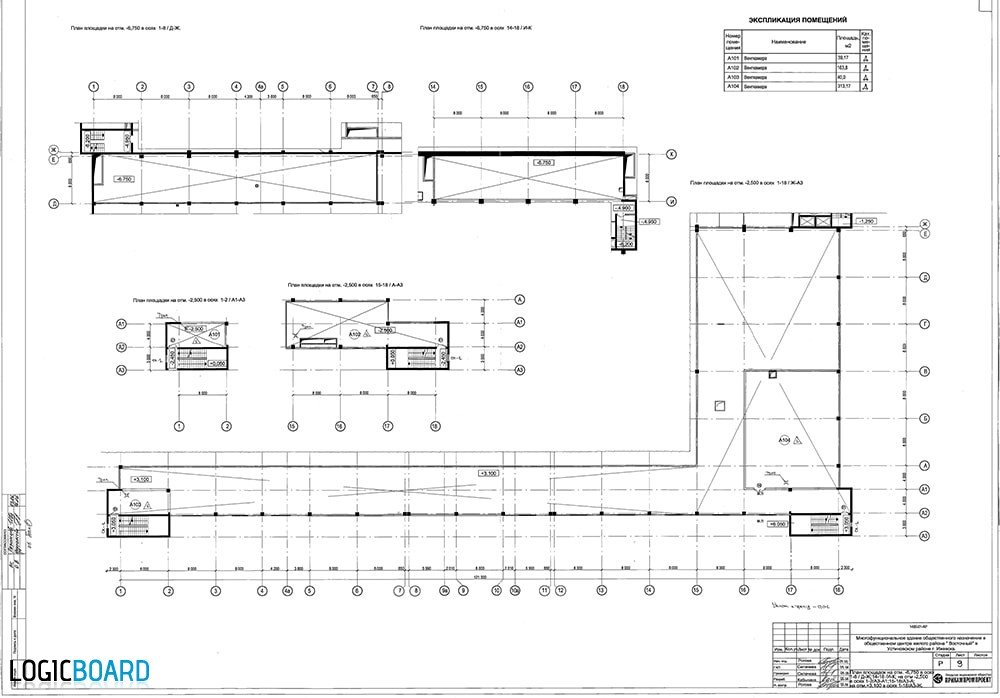

Планы площадок на отм. -6.750 в осях 1-8/Д-Ж;14-18/И-К;на отм -2.500 в осях 1-2/А3-А1; 15-18/А3-А1; на отм.+3.100 в осях 1-18/А3-Ж

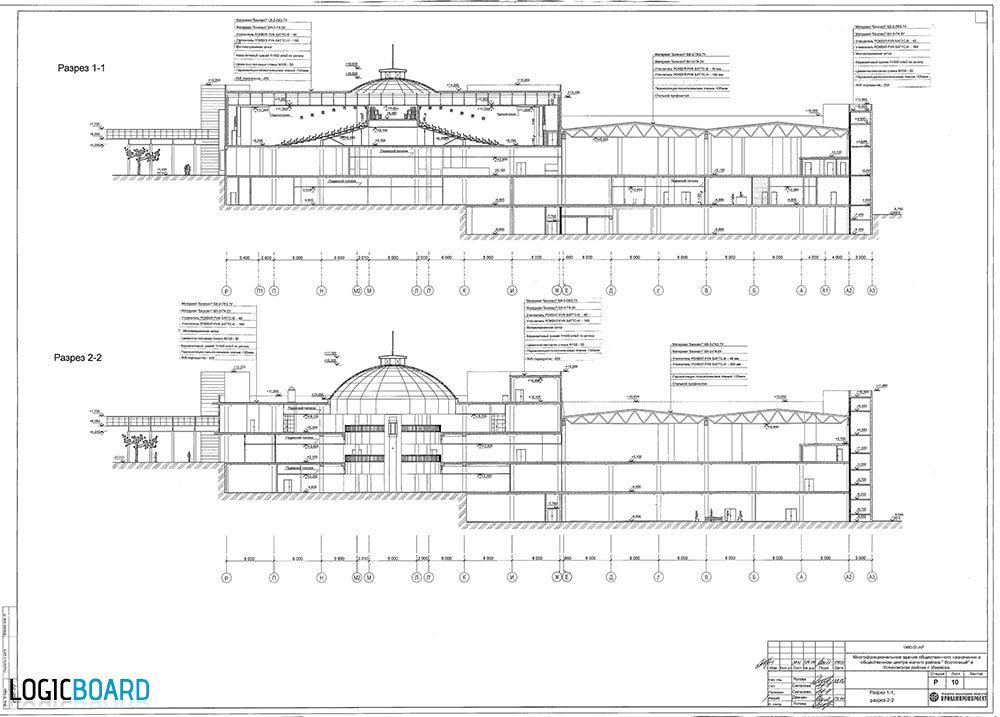

Разрезы 1-1;2-2
Разрезы 3-3;4-4
План подвесных потолков на отм. -6.900, на отм. -7.700

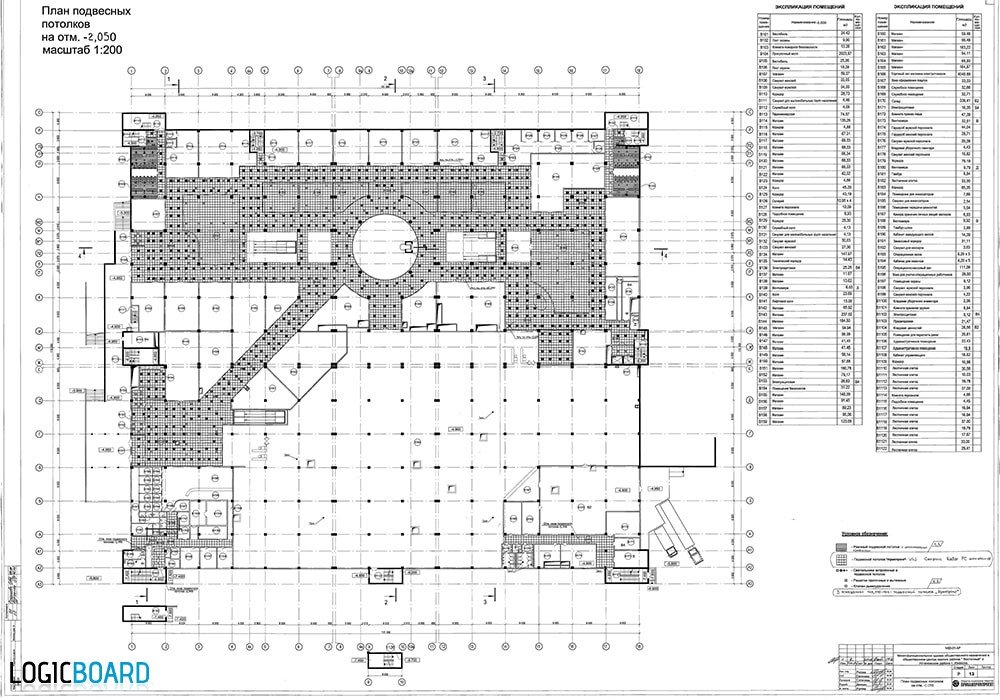

План подвесных потолков на отм. -2.050
План подвесных потолков на отм. +2.900
План подвесных потолков на отм. +8.100
План подвесных потолков на отм. +11.700, на отм. +11.500, на отм. +11.200
Ведомость отделки помещений на отм. -9.900
Ведомость отделки помещений на отм. -4.900
Ведомость отделки помещений на отм. -0.100
Ведомость отделки помещений на отм. +5.100
Ведомость отделки помещений и экспликации полов на отм. +10.100.
Экспликация полов на отм. -9.000; -4.900; + 0.100; +5.100
Спецификация заполнений проемов
Витраж В1-В15; В25-В26, двери ДГ1-ДГ-6ДО1-ДО. Окна ОК-1, ОК-2

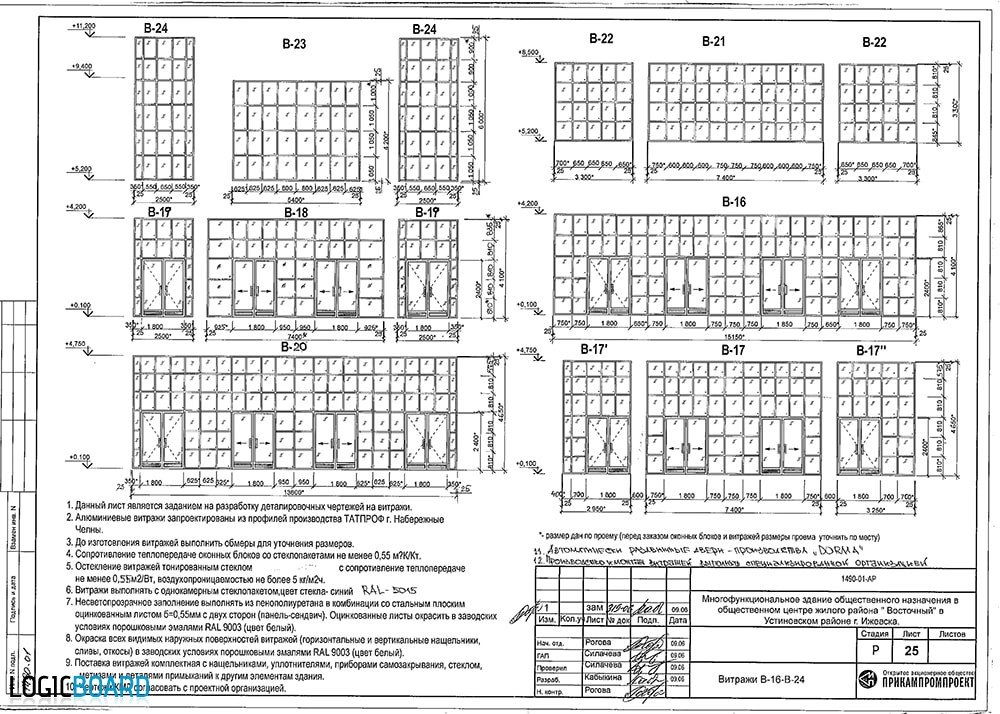

Витражи В16-в24

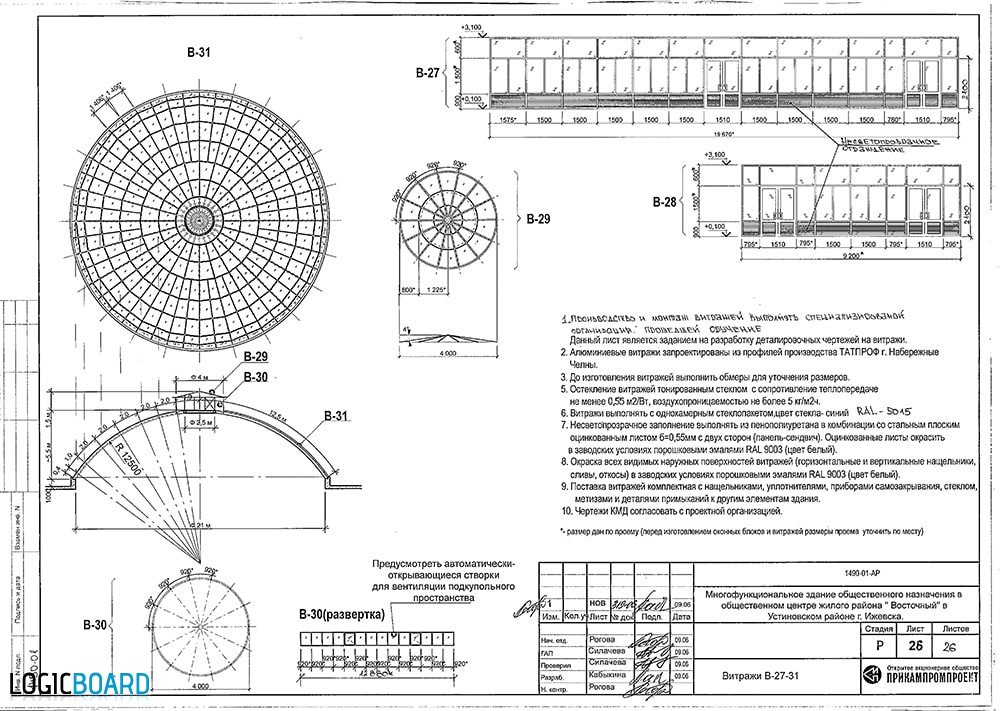

Витражи В27-В31
