ГОСТ 2.427-75

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ

ЗВЕЗДОЧЕК ДЛЯ КРУГЛОЗВЕННЫХ ЦЕПЕЙ

Unified system for design documentation.

Rules for making working drawings of sprockets

for round-link chain wheels

ГОСТ

2.427-75

Переиздание. Февраль 2012 г.

Постановлением Государственного комитета стандартов Совета Министров СССР от 17 апреля 1975 г. № 977 дата введения установлена

01.01.76

1. Настоящий стандарт устанавливает правила выполнения рабочих чертежей звездочек для круглозвенных цепей.

2. Рабочие чертежи звездочек для круглозвенных цепей должны быть выполнены в соответствии с требованиями настоящего стандарта и стандартов Единой системы конструкторской документации.

3. На чертеже звездочки, имеющей стандартизованный профиль зуба, следует помещать совмещенное осевое сечение звездочки (или разрез) по зубу и впадине, местный вид на выемку и таблицу параметров (черт. 1).

На изображении звездочки следует указывать:

ширину венца звездочки;

ширину ручья;

диаметр наружной окружности;

диаметр окружности ручья;

размеры, определяющие ячейку;

размеры, определяющие выемку;

шероховатость рабочей поверхности зуба.

4. Таблицу параметров следует приводить в правом верхнем углу чертежа. Размеры граф и расположение таблицы приведены на черт. 1.

5. Таблица параметров должна состоять из трех частей, которые отделяют друг от друга сплошной основной линией.

6. В первой части таблицы следует приводить обозначение сопрягаемой цепи.

7. Во второй части таблицы следует приводить данные звездочки:

число зубьев z;

шаг центров построения ячейки ta;

радиус скругления основания зуба r;

расстояние от основания ячейки до центра звездочки Н;

профиль зуба со ссылкой на соответствующий стандарт.

8. В третьей части таблицы следует указывать справочные данные:

диаметр делительной окружности dд.

9. При выполнении чертежа блока звездочек следует помещать одну таблицу с указанием всех необходимых данных для каждого венца звездочек. Венцы обозначают прописными буквами русского алфавита.

10. В неиспользованных графах таблицы ставят прочерки.

11. На чертеже звездочки, имеющей профиль, частично отличающийся от стандартизованного, кроме данных, указанных в пп. 3 - 8, следует помещать изображение профиля зуба и выемки (черт. 2).

Размеры граф и расположение таблицы параметров

Черт. 1

При этом местный вид на выемку отдельно не приводят.

На изображении профиля:

указывают диаметр (диаметры) окружности, ограничивающей стандартизованную часть профиля;

наносят все необходимые размеры для изготовления нестандартизованной части профиля или оговаривают эту часть профиля в технических требованиях чертежа;

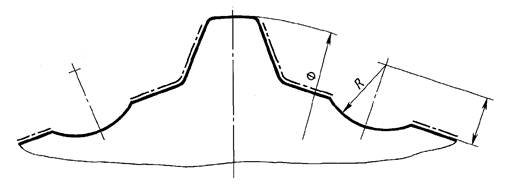

Изображение профиля зуба и выемки на чертеже звездочки, имеющей профиль, частично отличающийся от стандартизованного
