Формат файлов: AutoCAD, Word, dwg, docx
Кол-во чертежей: 4
Теги: 2 этажа
Категории: Проекты домов / Чертежи домов
Тип проекта |
Учебный |
Кол-во листов (чертежей) |
Формат |
AutoCAD, Word, dwg, docx |
12 (4) |
Жилой двухэтажный дом
Курсовой проект

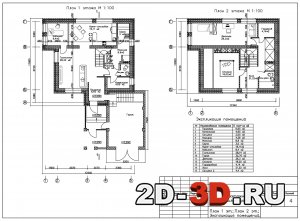

Список чертежей: - План 1 этажа, план 2 этажа, экспликация помещений

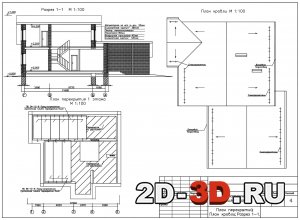

- План перекрытий, план кровли, разрез 1-1

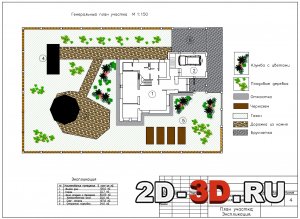

- План участка, экспликация
- Фасад 1-5, 5-1, А-Г, Г-А
Отдельно строящееся кирпичное жилое здание в плане имеет сложную форму, пристроенный гараж, в нем есть спуск в небольшую кладовую, на первом этаже есть кабинет и большая кухня-столовая, на втором этаже расположены спальня и детская комната и просторная гардеробная, сан. узел.
Размеры здания в осях 11,68 x 12,34 м.
Здание - двухэтажное, высота этажа – 2,9м.
За условную отметку 0,000 принят уровень чистого пола первого этажа.
В здании предусмотрено устройство газового отопления, естественной вентиляции, холодного хозяйственного водопровода, горячего децентрализованного водоснабжения, электроснабжения и телефонной связи.
Экспликация помещенийНомер помещения | Наименование | Площадь, м2 |
1 | Прихожая | 6,65 |
2 | Котельная | 4,65 |
3 | Санузел | 2,0 |
4 | Коридор | 4,26 |
5 | Моечная | 8,9 |
6 | Сауна | 3,0 |
7 | Кухня-столовая | 19,11 |
8 | Кабинет | 8,4 |
9 | Гостиная | 28,44 |
10 | Гараж | 32,70 |
| 2 этаж | |
11 | Детская | 26,3 |
12 | Спальня | 18,02 |
13 | Гардероб | 4,14 |
14 | Холл | 21,22 |
15 | Сан.узел 2 | 4,4 |
Конструктивная схема проектируемого здания бескаркасная с продольными и поперечными несущими стенами.
Фундаменты и гидроизоляция
Фундаменты под несущие и самонесущие стены - сборные железобетонные ленточные из фундаментных плит по ГОСТ 13580-85 и бетонных блоков по ГОСТ 13580-85 с монолитным участком под эркер.
Ширина фундаментных плит принята 600 мм, высота 300мм.
В проекте предусмотрена горизонтальная и вертикальная гидроизоляция.
Глубина заложения фундаментов принята 1,8м. Отметка подошвы фундамента по проекту и -2,700.
Стены и перегородки
В связи с указанным назначением стен при разработке проекта здания определены следующие размеры стен:
Наружные стены толщиной – 640 мм
Внутренние – 380 мм выполнены из газобетонных блоков
Перегородки – 120 мм выполнены из кирпича
Наружные стены выполнены в 3 слоя: кирпич керамический , утеплитель Пеноплекс, силикатный кирпич.
Перекрытие и покрытие
Плиты перекрытия и покрытия железобетонные многопустотные с круглыми пустотами. Плиты приняты ПБ-56-12-8 и ПБ34-12-8. Плиты опираются на стены по выровненному слою цементно-песчаного раствора марки 150 толщиной 10 мм. Швы между плитами заделываются цементно-песчаным раствором марки 150, в шов между стеной и плитой укладывается утепляющий вкладыш.
Крыша
Конструкция крыши – скатная, невентилируемая с наружным неорганизованным водоотводом. Материал кровли – Мягкая черепица. Она укладывается на сплошное основание из влагостойкой фанеры или обрезной доски. Уклон крыши 30°.
Окна и двери
Двери наружные железные, внутренние деревянные. Окна с двойным остеклением. Переплеты окон – пвх профиль. С наружной стороны проема устанавливают слив из оцинкованной стали, с внутренней стороны устанавливают подоконную доску из акрила.
Содержание пояснительной записки1 Введение
1.1 Архитектрно-строительный отдел
1.1. Архитектурно-планировочные решения
1.1.1. Объемно- планировочные решения
1.1.2. Экспликация помещений

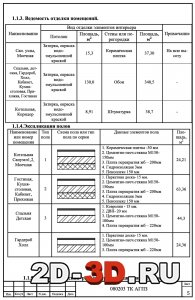

1.1.3. Ведомость отделки помещений
1.1.4. Экспликация полов

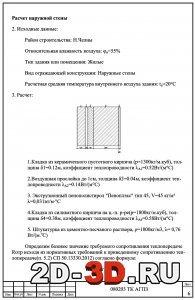

1.1.5. Теплотехнический расчет ограждающих конструкций
1.2. Архитектурно-конструктивное решение
1.2.1 Конструктивная схема
1.2.2Описание конструктивных элементов

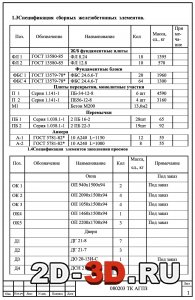

1.3.Спецификация сборных железобетонных элементов
1.4.Спецификация элементов заполнения проемов
