с помощью вырезания можно...

Возможно я не совсем понял Вашу методику.
Было бы очень интересно взглянуть !

Вот ....
Решил задачу .....
Не стал моделировать такую деталь как у bezumec - ограничился более простой формой ...
Всё аналогично и в варианте топикастера ...
Начинаем вот с такой детали (как у bezumec). Поверхности разделены кромками:

Дальше
Вставка - Поверхность - Граничная поверхность:

В качестве образующих поверхности указываем последовательно все элементы торцевых кромок. В итоге должно получиться две направляющие кривые. На моём рисунке они выделены голубым цветом:

Чтобы поверхность не получилась перекрученной переместите управляющие точки кривых на одну прямую. У меня на рисунке они как раз НЕ на одной прямой. Срин сделал до перетаскивания)
Обязательно поставьте птичку в окошке "Соединение касающихся граней"
В итоге получаем поверхность без кромок:

Обратите внимание, что здесь я уже перешёл к следующему шагу - придание толщины.
Команда "Бобышка - Придать толщину"
После всех манипуляций с толщиной получаем вот такое тело:

Немножко сумбурно написал.
Если потребуется - могу расписать более детально ...

Что не получится, уважаемый? Вам кажется, что я не попробовал, прежде чем написать это?

Не получится ...
Даже если Вы сделаете сплайн, то управляющие точки сплайна никто не отменял. При экструзии они превратятся в кромки стыковки поверхностей ....
И, собственно не нужно ничего удалять - достаточно кинуть справочную секущую плоскость и получить эскиз пересечения с поверхностью ...
А с эскизом можно уже делать всё что заблагорассудится ...
Но избавиться от кромок у меня пока не получается (

Вот и чудненько !!

Здравствуйте, подскажите, пожалуйста, как построить выделенный красным элемент детали в 3D?
Спасибо.

кажется разобралась :)
просто нужно было и на листе включит солнце.

большое спасибо :)

только если освещение я мене боле настроила и в модел объект уже светлый, то в layout всё равно темнее, чем в модел. почему так?

В тёмной комнате все кошки серы. Если смотрите в реалистике, то нужно добавить освещение.

К SolidWorks есть приложение ExactFlat. Там можно проектировать и разрабатывать выкройки мягких товаров и тканей. Я к сожалению в данном приложении не работал. Вот информация по данной теме.

рисуем план этажа в 3Д.
клиент просит залить белым цветом стены.
(работаю в автокад 2015)

заливаю белым, но отображается и печается серым.
(с 3д никогда не работала, поэтому понятия не имею как это исправить)
.
в чём проблема и как её исправить?

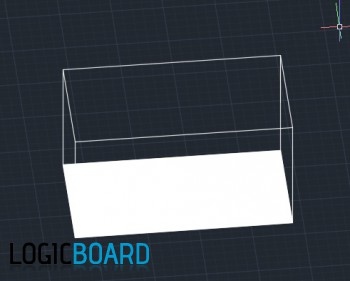

элементарно рисую прямоугольник, заливаю его белым цветом (солид), поднимаю грани и включаю: realistic. и вот тогда вылазит серый цвет.

если задавать цвет через библиотеку материалов, то тоже, даже выбрав белый, результат-серый цвет

Если это поверность с изгибом в 3х координатах, то, полагаю, средствами Солида никак.
Я бы делал так: в Рино перестроил данную поверхность в несколько поверхностей первого порядка, развернул бы их, состыковал, а недостающие моменты интерполировал.
Вроде бы существует плагины для Рино, для разверток сложных поверностей, Squish и TetraFlat, но я сильно сомневаюсь в их функциональности.
Лучше чем руками не сделаешь. Не факт, кстати, что не придется несколько итераций делать, с поправками

В Кате точно знаю, такая функция есть, называется Concantenate.
В Солиде придется идти обходным путем. Я бы сделал так:
1. удалить все 8 поверностей с тангенциальными стыками.
2. "вылечить" внутреннюю торцевую поверхность инструментом до полного слияния всех 8 открытых граней в одну.
3. создать на этой поверхности чертеж, повторить целиком все отверстие (получится единый сплайн)
4. создать поверхность экструдирования, до противоположной стороны.
5. "сшить" все в единый солид

Примените команду "Вырез по траектории".
Для Вашего случая необходимо построить справочную плоскость, пересекающую филёнку, получить кривую пересечения плоскостей (поверхностей) и использовать её как направляющую.
Если скинете деталь (сборку) на почту, то покажу наглядно ....
