Последние ответы

я пробовал уравнения, но видимо не так, мне как то надо связать эскизы разных деталей.
уравнение типа "d1@эскиз1" = "d30@эскиз2" , вводил в сборке, выдавало сообщение что значение не может быть отрицательным. чуть позже выложу картинку того что нудно получить.


Как вариант решил проблему используя построение сборки сверху вниз, может есть другой способ?

Не совсем понял, что написано но основной замысел понятен.

Вообще в Solidworks есть функция уравнения (вместо жестких размеров пишешь уравнения например а=в с=в-е/2+1) я применял эту функцию, для изменения размеров детали и элементов на ней. Думаю должно получиться и в твоем случае. Очень подробно и с живым примером это есть в учебном пособие по Солиду встроенному в программу. (в верхнем меню программы жмёшь "? - Учебные пособия SolidWorks - Дополнительные технологии проектирования"

Прошу отписаться о результатах, и я не понял про 8 знаков после запятой, это зачем?

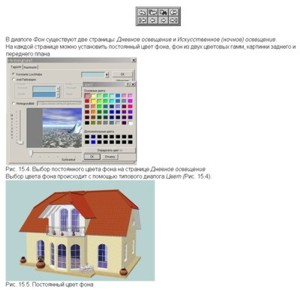

Учебник по программе Arcon с видео примерами

Учебник выполнен в виде уроков по построению дома. После прочтения каждого урока есть возможность закрепить все и еще лучше разобраться посмотрев видео к этому разделу, где все прочтённое выше показывается на видео примере.


Содержание.
Строительство дома в Arcon (сам учебник)
Видео:
- Знакомство с ArCon
- Здание
- Этаж и помещение
- Вспомогательные средства и 2D редакторы
- Проводим вспомогательные линии
- Стены
- Строим стены
- Окна и двери
- Устанавливаем окна и двери
- Перила
- Строим мансардный этаж 1
- Лестница
- Устанавливаем лестницу
- Строим мансардный этаж 2
- Крыша
- Строим крышу
- Строим мансардный этаж 3
- Устанавливаем колонны
- Текстуры и текстурирование
- Используем макрос Кафельная плитка
- Осваиваем Моделлер
- 3D объекты
- Материалы
- Картинки заднего и переднего плана
- O2C технологии
- Освещение
- Визуализация. Трассировка
- Визуализация. Обработка света и тени

Как сделать чтобы размер детали определялся сборкой?
есть деталь с двумя рядами отверстий, ряды параллельны, но шаг отверстий разный. отверстия в рядах парные, то есть отверстие в одном ряду имеет пару в другом. в сборке из одного отверстия пары в друге проходит П-образная деталь. если изменить расстояние между рядами изменится и длина П-образной детали, делать кучу П и вводить туда размеры до 8 знаков поле запятой сами понимаете, есть ли способ упростить этот процесс?
если написал очень запутанно, не обессудьте.
Заранее спасибо за помощь!

пробовал,но не въеду в кордитатную сетку.Мудрено.

Нанокад еще не пробовал. Был в сентябре на выставке софттул так там у нано када самая жесткая из всех, сапр систем рекламная компания была, там они на роликах катались, конкурсы устраивали и много барахла раздавали за бесплатно.
Если кто пробовал как Вам?

Добрый вечер Вам! Есть у меня НаноКад,но как им пользоваться пока не въехал. Решил попробовать чертить по науке,а знаний нет.То есть карандашом могу,но этого мало.Да и на рисование нет свободного времени,много работы.Хочу создать свои станки,т е под свою руку. я жестянщик.

А киньте и мне пожалуйста! Заранее спасибо!
sober@meta.ua

Ура!!! Слушайте и читайте все внимательно!!! Если у кого возникают проблемы с командой FLATSHOT (ПЛОСКСНИМОК), то ниже я расскажу, как можно их решить. А точнее как сделать плоский снимок 3D моделей представленных по ссылке http://www.2d-3d.ru/3d-galereia/167-spectekhnika-i-stroitelnye-mashiny.html
Обычный запуск команды FLATSHOT для этих моделей не пашет. Так вот… делаем следующее:
1) переходим в режим 3D Modeling
2) ставим модель как нужно
3) выделяем всё (ctrl+A)
4) взрываем, т.е. применяем команду EXPLODE, к тому что выделили
5) потом опять выделяем всё
6) идём в меню: Modify – 3D Operations – Convert to Surface (т.е. запускаем команду Convert to Surface)
После того как комп немного подумает и в строке Акада замигает привычно курсор можно смело применять команду FLATSHOT (ПЛОСКСНИМОК) и всё получится… Ну, у меня вышло. А я долго с этим парился… никто мне ничего дельного так и не подсказал. Так что всем спасибо! Всем удачи!

ИВАНОВО
Выполню 3D модели технологического оборудования, исполнительные 3D схемы трубопроводов (ИТП, котельные, насосные и т.д.), и другие 3D модели по чертежам или с натуры.
icq 309358740
ZyamaAES@mail.ru с темой "моделирование 3D"
http://depositfiles.com/folders/FAUIFK0M4

Эта команда имеется только в составе Механикал Десктоп Павер Пак - Вставляет в сборку стандартные болты из библиотеки(Повер Пака) У тебя по-видимому установлен Десктоп без Повер Пака

Если здесь работающие в МДТ - давайте общаться.
Я работаю в МДТ с 2000года и все равно остаются вопросы

Цитата:какую программу САПР считаете наиболее перспективной и удобной

Для архитектурного проектирования - Autocad Architecture
потому что - Autocad
потому что - Autodesk
потому что - владею

Спасибо CePblu` за ответ.
Вся проблема в том, что я так и делаю как вы расписали. Но в ответ на создания файла я получаю следующее сообщение: "There are no solids or surfaces that can be projected."... и в чём проблема я уже не знаю, поскольку как я уже токо не пробовал. Может проблема в версиях самой программы. Но ведь пробовал и AutoCAD 2008 и AutoCAD 2009.

Можно воспользоваться пользовательской системой координат ПСК в панели инструментов.Иконка в русской версии так и называется ПСК.Жмем на неё и по умолчанию назначаем новую систему координат.Сначала в любой точке чертежа или откуда предполагаете вашу нулевую точку, на пресечении 2-х линий где есть 90 градусов,ставим точку, потом указываем ось У на "вертикальной линии" и ось Х на "горизонтальной".И все ваша система координат будет начинаться с этой точки и будет ориентирована вашим линиям.Но лучше конечно повернуть весь чертеж, если вам известен точный угол обычной командой "rotate".

" Вроде как есть команда "flatshot" но я не понял как она точно работает, точнее с AutoCAD 2008 и AutoCAD 2009 она не создает нужный файл."
Все правильно, эта команда делает плоский снимок в том виде как мы видем з-х мерный объект на экране своего монитора.Но не совсем ясно что вы хотите получить от этой команды?!Т.е. в каком виде должна быть ваша деталь,со скрытыми линиями или без?В случае со с крытыми линиями я делаю так:устанавливаю объект так как мне нужно,выбираю команду "flatshot" ,в выскочившем окне сделать выбор напротив экспортировать в файл(так удобней ваш снимок будет в отдельном файле и расположен на плоскости в том виде как нужно),и поставиль галочку погашенные линии "показать",можно еще выбрать тип и цвет линий для точного разделения.И все жмем создать...В случае без скрытых линий просто снять галочку погашенные линии.Только незабудьте указать путь создания нового файла,чтобы долго его не искать.Удачи.
